2022年度 上期 法規 問13(a)
問題文

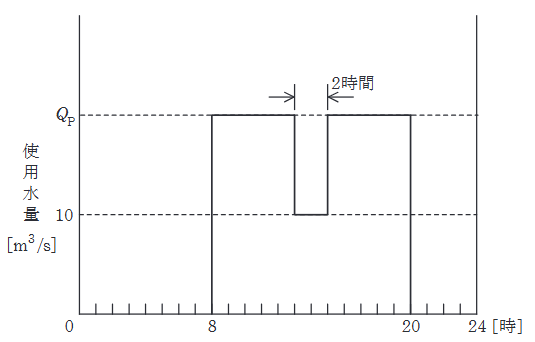

この問題の誤りを報告有効落差80mの調整池式水力発電所がある。調整池に取水する自然流量は 一定であるとし、図のように1日のうち12時間は発電せずに自然流量の全量を貯水する。残り12時間のうち2時間は自然流量と同じ の使用水量で発電を行い、他の10時間は自然流量より多い の使用水量で発電して貯水分全量を使い切るものとする。このとき、次の(a)及び(b)の問に答えよ。
運用に最低限必要な有効貯水量の値[m³] として、最も近いものを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2022年度 上期 法規 問13(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点
正解は(3)。発電していない12時間の自然流量がそのまま貯水量になるため、 で有効貯水量を求めます。
詳細解説を読む
発電せずに貯水している時間は12時間です。
法規の水力発電計算では、運転時間帯と停止時間帯を分け、停止中の自然流入分を有効貯水量として扱う条件を読み取ります。
自然流量 が12時間流入し続けるため、その全量が貯水されます。
必要な有効貯水量 は、
よって、 となります。
