2022年度 下期 理論 問2
問題文

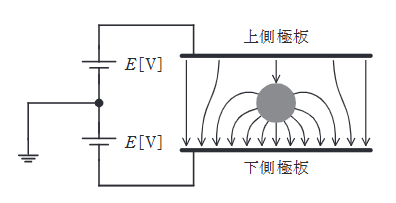

この問題の誤りを報告図のように、平行板コンデンサの上下極板に挟まれた空間の中心に、電荷 [C]を帯びた導体球を保持し、上側極板の電位が [V]、下側極板の電位が [V] となるように電圧源をつないだ。ただし、 とする。同図に、二つの極板と導体球の間の電気力線の様子を示している。
このとき、電荷 [C]の符号と導体球の電位 [V] について、正しい記述のものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2022年度 下期 理論 問2
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。導体球へ入る電気力線より出る電気力線が多いので、球は正に帯電しています。電気力線の向きから電位は上側極板より低く、0より高いと判断します。
詳細解説を読む
図の電気力線の様子を見ると、上側極板（高電位側）から導体球に入る本数よりも、導体球から下側極板（低電位側）へ出る本数の方が多い。
ガウスの法則より、閉曲面から出る電気力線の正味の本数が正であれば、内部の電荷は正である。
（出る本数）－（入る本数）＞ 0 なので、 である。
また、電位について考えると、上側極板が 、下側極板が であり、電気力線は高電位から低電位へ向かう。
上側極板（）→ 導体球（）→ 下側極板（）という向きに電気力線が走っているため、電位の大小関係は となる。
導体球が正に帯電している場合、電荷がない場合（中央で0V）に比べて電位は高くなるため、 となる。
したがって、 が成り立つ。
