2023年度 下期 理論 問18(b)

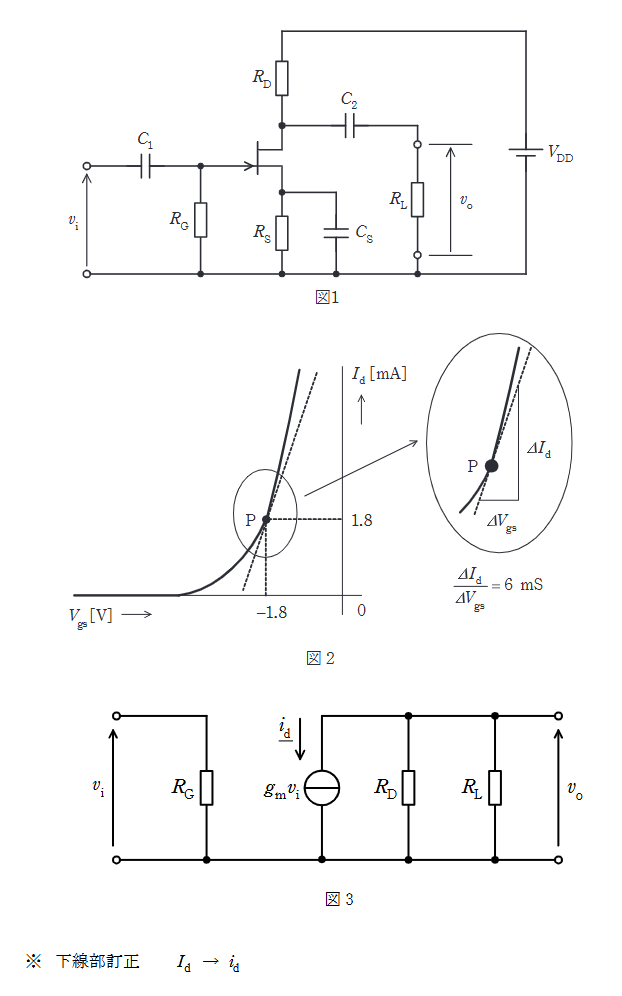

図1は、飽和領域で動作する接合形FETを用いた増幅回路を示し、図中の viv_{i} 並びに vov_{o} はそれぞれ、入力と出力の小信号交流電圧 [V]\mathrm{[V]} を表す。また、図2は、その増幅回路で使用するFETのゲートーソース間電圧 Vgs[V]V_{gs} \mathrm{[V]} に対するドレーン電流 Id[mA]I_{d} \mathrm{[mA]} の特性を示している。抵抗 RG=1MΩR_{G}=1 \mathrm{M\Omega}、RD=5kΩR_{D}=5 \mathrm{k\Omega}、RL=2.5kΩR_{L}=2.5 \mathrm{k\Omega}、直流電源電圧 VDD=20VV_{DD}=20 \mathrm{V} とするとき、次の(a)及び(b)の問に答えよ。
(選択問題)

図2の特性曲線の点Pにおける接線の傾きを読むことで、FETの相互コンダクタンスが gm=6mSg_{m}=6 \mathrm{mS} であるとわかる。この値を用いて、増幅回路の小信号交流等価回路をかくと図3となる。ここで、コンデンサ C1C_{1}、C2C_{2}、CSC_{S} のインピーダンスが使用する周波数で十分に小さいときを考えており、FETの出力インピーダンスが RD[kΩ]R_{D} \mathrm{[k\Omega]} や RL[kΩ]R_{L} \mathrm{[k\Omega]} より十分大きいとしている。
この増幅回路の電圧増幅度 Av=∣vovi∣A_{v}=\left|\dfrac{v_{o}}{v_{i}}\right| の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。

2023年度 下期 理論 問18(b)の問題図1

出典:第三種電気主任技術者 2023年度 下期 理論 問18(b)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(1)

要点

正解は(1)。図2の動作点付近の相互コンダクタンス gmg_m と、出力側の RD∥RLR_D\parallel R_L から電圧増幅度を求める問題です。負荷接続後の並列抵抗を使うことが要点です。

詳細解説を読む

この問題では、図2の点P近傍の傾きから与えられる gmg_m と、出力側に並列に入る RDR_D と RLR_L を使って利得を計算します。

ソース接地増幅回路の電圧増幅度(大きさ)は ∣Av∣=gmRout|A_v| = g_m R_{out} です。
出力側の負荷抵抗は RDR_D と RLR_L の並列接続となります。
Rout=RDRLRD+RL=5×2.55+2.5=12.57.5=53kΩR_{out} = \dfrac{R_D R_L}{R_D + R_L} = \dfrac{5 \times 2.5}{5 + 2.5} = \dfrac{12.5}{7.5} = \dfrac{5}{3} \mathrm{k\Omega}。
gm=6mSg_m = 6 \mathrm{mS}。
∣Av∣=6mS×53kΩ=6×53=10|A_v| = 6 \mathrm{mS} \times \dfrac{5}{3} \mathrm{k\Omega} = 6 \times \dfrac{5}{3} = 10。
