2023年度 下期 法規 問13(b)
問題文
この問題の誤りを報告電気工作物に起因する供給支障事故について、次の(a)及び(b)の問に答えよ。
次の記述中の空白箇所（ア）〜（エ）に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
① 受電設備を含む配電系統において、過負荷又は短絡あるいは地絡が生じたとき、供給支障の拡大を防ぐため、事故点直近上位の遮断器のみが動作し、他の遮断器は動作しないとき、これらの遮断器の間では（ア）がとられているという。

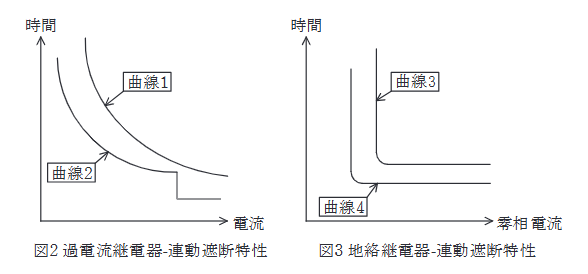

② 図2は、図1の高圧需要家の事故点2又は事故点3で短絡が発生した場合の過電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。（ア）がとられている場合、遮断器Bの継電器動作特性曲線は、（イ）である。
③ 図3は、図1の高圧需要家の事故点2で地絡が発生した場合の零相電流と遮断器（遮断器A及び遮断器B）の継電器動作時間の関係を示したものである。（ア）がとられている場合、遮断器Bの継電器動作特性曲線は、（ウ）である。また、地絡の発生箇所が零相変流器より負荷側か電源側かを判別するため（エ）の使用が推奨されている。
出典：第三種電気主任技術者 2023年度 下期 法規 問13(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。事故点に近い遮断器を先に動作させ、上位側の遮断器を不要に動作させない保護協調の問題です。短絡時・地絡時で動作曲線と地絡方向継電器の役割を分けて判断することが要点です。
詳細解説を読む
この問題では、事故点から見てどの遮断器を先に動作させるべきかを、短絡時と地絡時の保護協調として整理します。
事故の影響を最小化するには、事故点に最も近い上位側の遮断器が先に動作し、さらに上位側は動作しないように整定する。この考え方が「保護協調」。
同じ事故電流に対して遮断器Bが遮断器Aより短時間で動作するよう、動作特性は短絡時が曲線2、地絡時が曲線4となる。
また地絡では、零相変流器より電源側か負荷側か（方向）を判別できる地絡方向継電器の使用が適切となる。
特性図は、同じ事故電流に対して下位側の遮断器が上位側より先に動くかを読む図です。曲線の上下関係だけでなく、短絡用と地絡用の保護要素を分けて読み取ります。
