2024年度 上期 法規 問10
問題文
この問題の誤りを報告図はある配電用変電所の送り出し遮断器Aから需要家構内の主遮断器までの電路を表したものである。図中に×印で示した地点で短絡事故が発生した場合の遮断器Aと、区分開閉器B(SOG機能付PAS)の動作の記述として、正しいものを次の(1)～(5)のうちから一つ選べ。
ただし、遮断器Aの配電系統及びこれに接続する全ての需要家構内に分散型電源は無いものとする。
なお、本問でSOG機能付PASとは、過電流蓄勢トリップ付地絡トリップ形トリップ装置付過電流ロック形高圧気中負荷開閉器をいう。

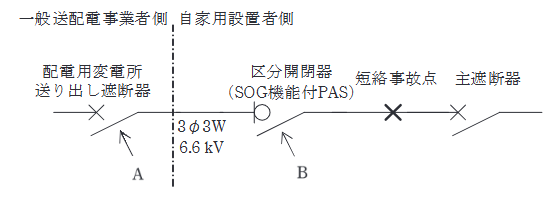

(図：変電所遮断器A --- 配電線 --- [SOG機能付PAS B] --- [短絡事故点×] --- [主遮断器])
出典：第三種電気主任技術者 2024年度 上期 法規 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。短絡事故時には、送り出し遮断器と区分開閉器、需要家主遮断器の保護協調が論点です。事故点ごとにどの装置が先に動作するかを系統図で追う問題です。
詳細解説を読む
短絡事故時の保護協調を、配電系統図に沿って整理する問題です。
SOG機能付PAS（過電流ロック機能付）の動作協調に関する問題です。
需要家構内で短絡事故が発生した場合、大電流が流れます。PAS（区分開閉器B）は短絡電流を遮断する能力がないため、過電流ロック機能により即座には開路しません（ロックされます）。
- まず変電所の遮断器Aが短絡電流を検知して遮断（開路）します。
- 電路が無電圧になると、PAS（B）は過電流蓄勢機能により蓄えられた力で開路（トリップ）し、事故点を切り離します。
- その後、変電所の遮断器Aが再閉路します（事故点はBによって切り離されているため、送電は継続されます）。
したがって、動作順序は「A開路 → B開路 → A閉路」となります。
