第三種電気主任技術者・2024年度下期・電力

2024年度下期電力問16(b)

問題文

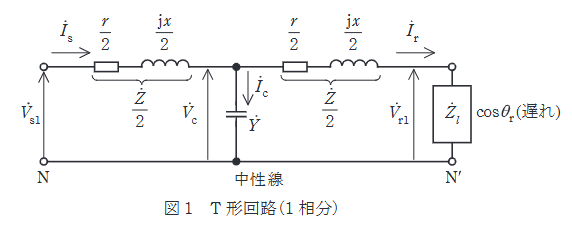

図1のようなT形回路（1相分）があり、抵抗 $r=20 \ \Omega$ 、リアクタンス $x=80 \ \Omega$ 、アドミタンス $Y=0.0007 \ \mathrm{S}$ である。 $V_{r1}=150 \ \mathrm{kV}$ 、 $I_{r}=400 \ \mathrm{A}$ 、負荷の力率（遅れ） $\cos \theta_{r}=\dfrac{\sqrt{3}}{2}$ のとき、次の(a)及び(b)の問に答えよ。

$V_{s1}$ $[\mathrm{kV}]$ として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2024年度下期電力問16(b)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(4)

要点

正解は(4)。中点電圧から充電電流を求め、それを受電端電流へ加えれば送電端電流になります。最後にもう半分の線路インピーダンス分だけ電圧降下を足して送電端電圧を出します。

詳細解説を読む

充電電流を含めた送電端電流と送電端電圧を、複素数で順に追う問題です。

コンデンサ電流 $\dot{I}_c = \dot{V}_c \cdot \dot{Y}$
$\dot{Y} = j0.0007 \ [\mathrm{S}]$
$\dot{I}_c = (161464 + j11856) \times j0.0007 = -8.3 + j113 \ [\mathrm{A}]$
送電電流 $\dot{I}_s = \dot{I}_r + \dot{I}_c = (346.4 - j200) + (-8.3 + j113) = 338.1 - j87 \ [\mathrm{A}]$
送電端側の電圧降下 $\Delta \dot{V}_2 = \dot{I}_s (\dot{Z}/2) = (338.1 - j87)(10 + j40) \times 10^{-3}$
$= (3.381 + j13.524 - j0.87 + 3.48) = 6.861 + j12.654 \ [\mathrm{kV}]$
$\dot{V}_{s1} = \dot{V}_c + \Delta \dot{V}_2 = (161.464 + j11.856) + (6.861 + j12.654) = 168.325 + j24.51 \ [\mathrm{kV}]$
$|\dot{V}_{s1}| = \sqrt{168.3^2 + 24.5^2} \approx 170.1 \ [\mathrm{kV}]$
よって(4)。
