2024年度 下期 法規 問12(b)
問題文

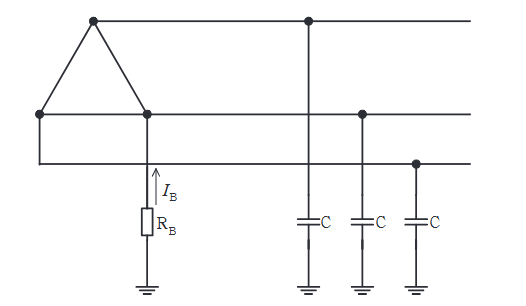

この問題の誤りを報告図は三相3線式高圧電路に変圧器で結合された変圧器低圧側電路を示したものである。低圧側電路の一端子にはB種接地工事が施されている。この電路の一相当たりの対地静電容量をCとし接地抵抗を とする。
低圧側電路の線間電圧200V，周波数50Hz，対地静電容量Cは0.1 Fとして，次の(a)及び(b)の問に答えよ。
ただし，
(ア) 変圧器の高圧電路の1線地絡電流は5Aとする。
(イ) 高圧側電路と低圧側電路との混触時に低圧電路の対地電圧が150Vを超えた場合は 1.3 秒で自動的に高圧電路を遮断する装置が設けられているものとする。
接地抵抗 の抵抗値を100としたときに， に常時流れる電流 の値[mA]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，記載以外のインピーダンスは無視するものとする。
出典：第三種電気主任技術者 2024年度 下期 法規 問12(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。非接地低圧電路の B 種接地抵抗には、他相の対地静電容量電流が流れます。2 相分の容量電流をベクトル合成して常時電流を求める問題です。
詳細解説を読む
対地静電容量から B 種接地抵抗に流れる常時電流を求める問題です。
低圧側電路（非接地方式、例えばV結線やΔ結線）の1端子が接地されている場合、接地抵抗 に常時流れる電流 は、接地されていない他の2線の対地静電容量 を通じて流れる対地充電電流のベクトル和になります。
接地相の対地電圧は0V、他2相の対地電圧は線間電圧 V となります。
この2相の対地電圧の位相差は60度であるため、合成電流の大きさは1相あたりの電流の 倍になります。
最も近い(1)が正解です。
