2019年度 法規 問13(a)
問題文

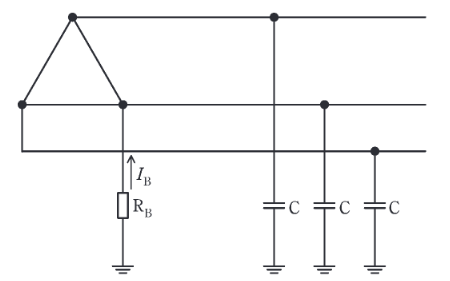

この問題の誤りを報告図は三相3線式高圧電路に変圧器で結合された変圧器低圧側電路を示したものである。低圧側電路の一端子にはB種接地工事が施されている。この電路の一相当たりの対地静電容量をCとし接地抵抗を とする。
低圧側電路の線間電圧200V, 周波数50Hz, 対地静電容量Cは0.1 Fとして、次の(a)及び(b)の問に答えよ。
ただし、
(ア) 変圧器の高圧電路の1線地絡電流は5Aとする。
(イ) 高圧側電路と低圧側電路との混触時に低圧電路の対地電圧が150Vを超えた場合は1.3秒で自動的に高圧電路を遮断する装置が設けられているものとする。
変圧器に施された、接地抵抗 の抵抗値について「電気設備技術基準の解釈」で許容されている上限の抵抗値 [] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2019年度 法規 問13(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。本問では「1.3秒で遮断」とあるため、 の式を用います。 A なので、 よって、正解は(4)です。
詳細解説を読む
正解は(4)です。
B種接地抵抗値の計算
解釈第17条により、B種接地抵抗値の上限は、通常 ですが、混触時に自動的に遮断する装置が設けられている場合は緩和されます。
・遮断時間が1秒を超え2秒以下の場合：
・遮断時間が1秒以下の場合：
本問では「1.3秒で遮断」とあるため、 の式を用います。
A なので、
よって、正解は(4)です。
