第三種電気主任技術者・2011年度・理論

2011年度 理論 問10

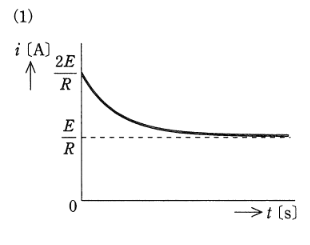

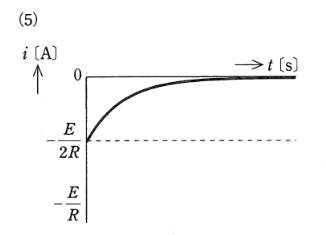

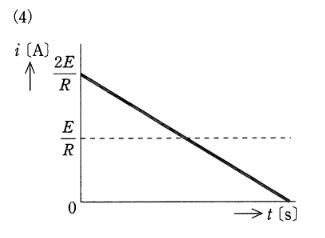

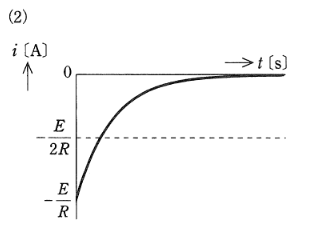

図のように、2種類の直流電源、R R [Ω] の抵抗、静電容量 C C [F] のコンデンサ及びスイッチSからなる回路がある。 この回路において、スイッチSを①側に閉じて回路が定常状態に達した後に、時刻 t=0 t = 0 [s] でスイッチSを①側から②側に切り換えた。 ②側への切り換え以降の、コンデンサから流れ出る電流 i i [A] の時間変化を示す図として、正しいものを次の(1)~(5)のうちから一つ選べ。

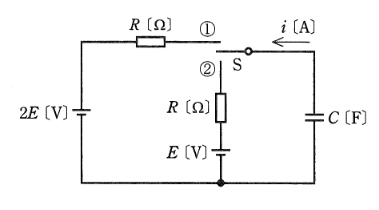

2011年度 理論 問10の問題図1

出典:第三種電気主任技術者 2011年度 理論 問10

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(3)

要点

正解は(3)。スイッチが①側のとき、コンデンサは電圧 2E 2E [V] で充電されています(上側が正、下側が負)。t=0 t=0 で②側に切り替えると、回路は「初期電圧 2E 2E のコンデンサ」、「抵抗 R R 」、「電圧 E E の電源」の直列回路になります。

詳細解説を読む

スイッチが①側のとき、コンデンサは電圧 2E 2E [V] で充電されています(上側が正、下側が負)。
t=0 t=0 で②側に切り替えると、回路は「初期電圧 2E 2E のコンデンサ」、「抵抗 R R 」、「電圧 E E の電源」の直列回路になります。
②側のループを見ると、コンデンサの上端子から抵抗 R R 、電源 E E (長い線が上=正極が上)、そしてコンデンサの下端子へとつながっています。
この閉回路において、コンデンサの電圧 2E 2E と電源電圧 E E は向きが逆(コンデンサは電流を流し出そうとし、電源Eはその電流を押し返そうとする向き)ですが、コンデンサの電圧の方が高いため、電流はコンデンサから流れ出る方向(図の i i の正方向)に流れます。
t=0 t=0 瞬時の回路方程式(キルヒホッフの法則)は、コンデンサを電圧源とみなすと:
2E−i(0)R−E=0  ⟹  i(0)=2E−ER=ER 2E - i(0)R - E = 0 \implies i(0) = \dfrac{2E - E}{R} = \dfrac{E}{R}
その後、コンデンサは放電し、最終的に電源電圧 E E と釣り合うまで電圧が下がります。電流は正の値からゼロに向かって指数関数的に減少します。

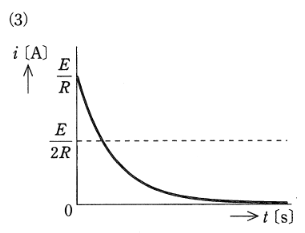

これに合致するグラフは(3)です。
