2010年度 理論 問10

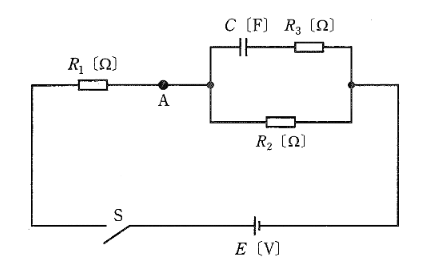

図に示す回路において、スイッチSを閉じた瞬間(時刻 t=0t=0) に点Aを流れる電流を I0I_{0} [A] とし、十分に時間が経ち、定常状態に達したのちに点Aを流れる電流を II [A] とする。電流比 I0I\dfrac{I_{0}}{I} の値を2とするために必要な抵抗 R3R_{3} [Ω\Omega] の値を表す式として、正しいのは次のうちどれか。
ただし、コンデンサの初期電荷は零とする。

2010年度 理論 問10の問題図1

出典:第三種電気主任技術者 2010年度 理論 問10

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(5)

要点

正解は(5)。t=0t=0 (スイッチ投入直後)。コンデンサCは電荷ゼロのため短絡状態とみなせます。回路は、R1R_1 と「R2R_2 と R3R_3 の並列回路」の直列接続となります。

詳細解説を読む

正解は(5)です。

  1. t=0t=0 (スイッチ投入直後): コンデンサCは電荷ゼロのため短絡状態とみなせます。
    回路は、R1R_1 と「R2R_2 と R3R_3 の並列回路」の直列接続となります。
    合成抵抗 Z0=R1+R2R3R2+R3Z_0 = R_1 + \dfrac{R_2 R_3}{R_2 + R_3}
    電流 I0=ER1+R2R3R2+R3I_0 = \dfrac{E}{R_1 + \dfrac{R_2 R_3}{R_2 + R_3}}

  2. t=∞t=\infty (定常状態): コンデンサCは充電完了し開放状態とみなせます。R3R_3 には電流が流れません。
    回路は R1R_1 と R2R_2 の直列接続となります。
    合成抵抗 Z∞=R1+R2Z_\infty = R_1 + R_2
    電流 I=ER1+R2I = \dfrac{E}{R_1 + R_2}

  3. 条件計算: I0/I=2I_0 / I = 2
    E/Z0E/Z∞=Z∞Z0=2\dfrac{E / Z_0}{E / Z_\infty} = \dfrac{Z_\infty}{Z_0} = 2
    Z∞=2Z0Z_\infty = 2 Z_0
    R1+R2=2(R1+R2R3R2+R3)R_1 + R_2 = 2 \left( R_1 + \dfrac{R_2 R_3}{R_2 + R_3} \right)
    R1+R2=2R1+2R2R3R2+R3R_1 + R_2 = 2R_1 + \dfrac{2 R_2 R_3}{R_2 + R_3}
    R2−R1=2R2R3R2+R3R_2 - R_1 = \dfrac{2 R_2 R_3}{R_2 + R_3}
    (R2−R1)(R2+R3)=2R2R3(R_2 - R_1)(R_2 + R_3) = 2 R_2 R_3
    R22+R2R3−R1R2−R1R3=2R2R3R_2^2 + R_2 R_3 - R_1 R_2 - R_1 R_3 = 2 R_2 R_3
    R22−R1R2=R2R3+R1R3R_2^2 - R_1 R_2 = R_2 R_3 + R_1 R_3
    R2(R2−R1)=R3(R1+R2)R_2(R_2 - R_1) = R_3(R_1 + R_2)
    R3=R2(R2−R1)R1+R2R_3 = \dfrac{R_2(R_2 - R_1)}{R_1 + R_2}
    以上より、選択肢(5)が正解です。
