2012年度 理論 問13
問題文

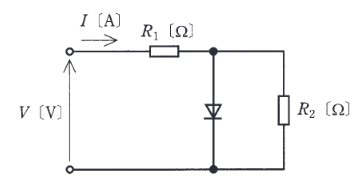

この問題の誤りを報告図は、抵抗 [Ω] とダイオードからなるクリッパ回路に負荷となる抵抗 [Ω] ( [Ω]) を接続した回路である。入力直流電圧V [V] と [Ω] に流れる電流I [A] の関係を示す図として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、順電流が流れているときのダイオードの電圧は、0 [V] とする。また、逆電圧が与えられているダイオードの電流は、0 [A] とする。
出典：第三種電気主任技術者 2012年度 理論 問13
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。V > 0 のとき:。ダイオードは順方向となり導通（短絡）する。電流 は のみを流れてアースへ落ちる（は短絡される）。。
詳細解説を読む
正解は(5)です。
・V > 0 のとき: ダイオードは順方向となり導通（短絡）する。電流 は のみを流れてアースへ落ちる（は短絡される）。。傾きは 。
・V < 0 のとき: ダイオードは逆方向となり遮断（開放）する。電流 は と の直列回路を流れる。。傾きは 。
・グラフ形状: V正の領域の方が傾きが急で、V負の領域の方が傾きが緩やかである。
以上より、選択肢(5)が正解です。
