2009年度 理論 問10
問題文

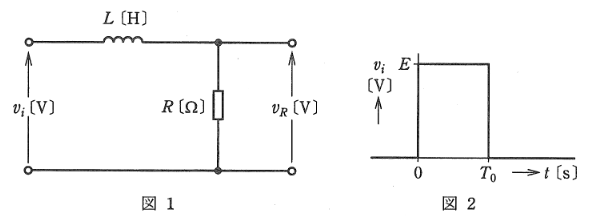

この問題の誤りを報告図1のようなインダクタンス [H] のコイルと [Ω] の抵抗からなる直列回路に、図2のような振幅 [V]、パルス幅 [s] の方形波電圧 [V] を加えた。このときの抵抗 [Ω] の端子間電圧 [V] の波形を示す図として、正しいのは次のうちどれか。
ただし、図1の回路の時定数 [s] は [s] より十分小さく 、方形波電圧 [V] を発生する電源の内部インピーダンスは 0 [Ω] とし、コイルに流れる初期電流は 0 [A] とする。

出典:第三種電気主任技術者 2009年度 理論 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答:(5)
要点
正解は(5)。図2の波形は、上側で平坦になる区間と、立下り後も正側のまま減衰する区間を読むと選択肢5の形に対応します。
詳細解説を読む
図2の波形は、上側で平坦になる区間と、立下り後も正側のまま減衰する区間を読むと選択肢5の形に対応します。
時定数がパルス幅 より十分小さいため、回路の過渡応答は速やかに収束し、定常状態に達する時間がある。
では電圧 が印加される。抵抗の両端電圧 は、 に従って上昇し、定常値 に達して平坦になる。
では電圧が 0 (短絡) となる。コイルに流れていた電流は同じ方向に流れ続けようとし、抵抗を通して減衰する。電流の向きが変わらないため の極性は正のままであり、 に従って 0 へと減衰する。
この形状(急峻に立ち上がり平坦部があり、急峻に立ち下がる正のパルス)に最も近いのは選択肢5である。
