2012年度 理論 問9
問題文

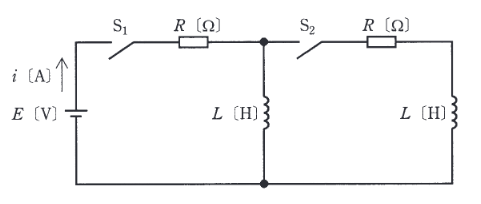

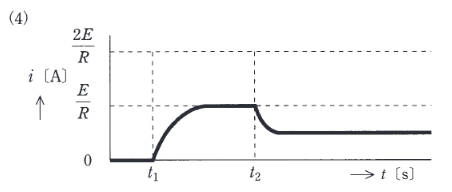

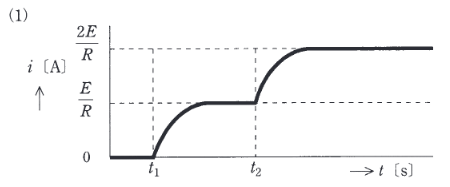

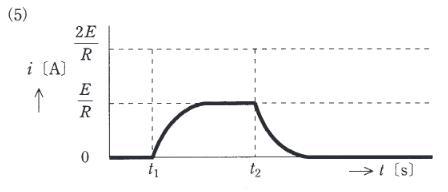

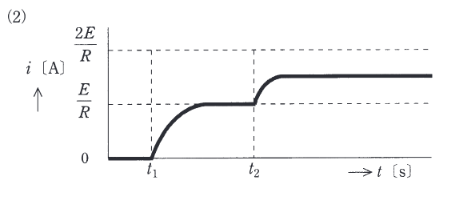

この問題の誤りを報告図のように、直流電圧E [V] の電源、R [Ω] の抵抗、インダクタンスL [H] のコイル、スイッチ と からなる回路がある。電源の内部インピーダンスは零とする。時刻 [s] でスイッチを閉じ、その後、時定数 [s]に比べて十分に時間が経過した時刻 [s] でスイッチ を閉じる。このとき、電源から流れ出る電流 [A] の波形を示す図として、最も近いものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2012年度 理論 問9
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する

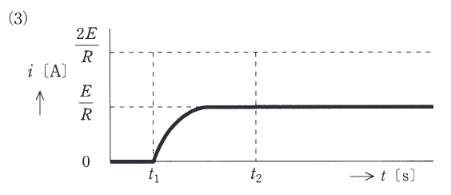

正答：(3)
要点
正解は(3)。:。スイッチのみON。R-L直列回路の過渡現象で、電流は指数関数的に増加し、定常状態では となる。2. 時点: 回路は定常状態にあり、コイル（中央の枝）は直流に対して短絡（抵抗0）とみなせる。
詳細解説を読む
正解は(3)です。
- : スイッチのみON。R-L直列回路の過渡現象で、電流は指数関数的に増加し、定常状態では となる。
- 時点: 回路は定常状態にあり、コイル（中央の枝）は直流に対して短絡（抵抗0）とみなせる。このとき、並列部分（中央の枝と右側の枝）にかかる電圧は0Vである。
- 投入後: を閉じても、接続される右側の枝（RとL）には電圧がかからない（並列部分の電圧が0Vのため）。したがって、右側の枝には電流が流れず、回路の状態は変化しない。
- 結論: 電流 は のまま一定である。
以上より、選択肢(3)が正解です。
