2013年度 理論 問18(a)
問題文

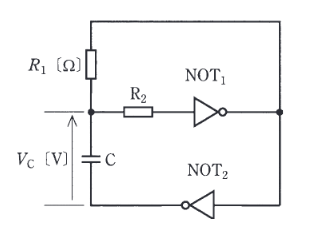

この問題の誤りを報告図は、NOT IC, コンデンサC及び抵抗を用いた非安定マルチバイブレータの原理図である。次の(a)及び(b)の問に答えよ。
この回路に関する三つの記述(ア)～(ウ)について、正誤の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
(ア) この回路は電源を必要としない。
(イ) 抵抗 [] の値を大きくすると、発振周波数は高くなる。
(ウ) 抵抗器 は、 に流れる入力電流を制限するための素子である。
出典：第三種電気主任技術者 2013年度 理論 問18(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。(ア) NOT IC（論理IC）は動作に電源が必要なので，「電源を必要としない」は誤り。(イ) 発振の周期はコンデンサの充放電に支配され，おおむね時定数 で決まる。
詳細解説を読む
(ア) NOT IC（論理IC）は動作に電源が必要なので，「電源を必要としない」は誤り。
(イ) 発振の周期はコンデンサの充放電に支配され，おおむね時定数 で決まる。したがって周波数は
となり， を大きくすると周波数は低下するため誤り。
(ウ) 入力の切替え時などにICへ過大な電流が流れないように， で入力電流を制限する目的があるので正しい。
以上より（ア）誤，（イ）誤，（ウ）正の(5)。
