2013年度 電力 問17(a)
問題文

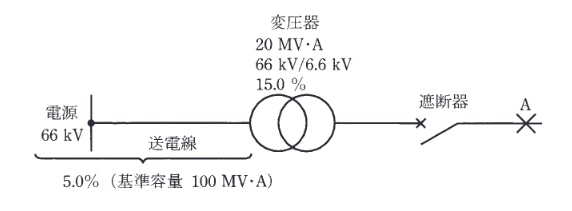

この問題の誤りを報告図に示すように、定格電圧66 [kV] の電源から送電線と三相変圧器を介して、二次側に遮断器が接続された系統を考える。三相変圧器の電気的特性は、定格容量20 〔MV・A〕,一次側線間電圧66 [kV],二次側線間電圧6.6 [kV],自己容量基準での百分率リアクタンス 15.0 [%] である。一方、送電線から電源側をみた電気的特性は、基準容量100 [MV・A]の百分率インピーダンスが 5.0 [%]である。このとき、次の(a)及び(b)の問に答えよ。
ただし、百分率インピーダンスの抵抗分は無視するものとする。
基準容量を10 [MV・A] としたとき、変圧器の二次側から電源側をみた百分率リアクタンス [%] の値として、正しいものを次の(1)~(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2013年度 電力 問17(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。基準容量 10 MVA に換算する。送電線・電源側: % 変圧器: % 合計リアクタンス: %。
詳細解説を読む
正解は(2)です。
基準容量 10 MVA に換算する。
送電線・電源側: %
変圧器: %
合計リアクタンス: %。
以上より、選択肢(2)が正解です。
