2015年度 機械 問5

百分率同期インピーダンス $\%Z_s$ は、短絡比 $K_s$ の逆数で表され、以下の関係があります。
$$\%Z_s = \dfrac{1}{K_s} \times 100$$
また、短絡比 $K_s$ は、定格電圧を発生するのに必要な界磁電流 $I_{f1}$ と、定格電流と等しい短絡電流を流すのに必要な界磁電流 $I_{f2}$ の比で定義されます。
$$K_s = \dfrac{I_{f1}}{I_{f2}}$$
したがって、
$$\%Z_s = \dfrac{I_{f2}}{I_{f1}} \times 100$$
となります。

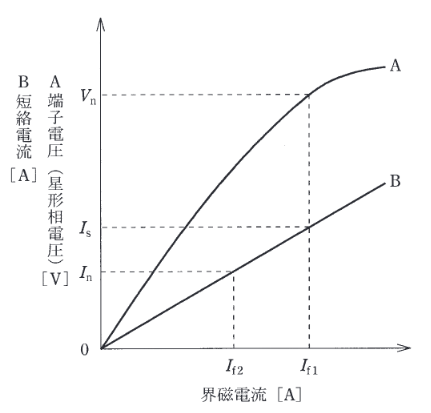

なお、図中の $I_s$ を用いた定義では $\%Z_s = \dfrac{I_n}{I_s} \times 100$ となりますが、選択肢には存在しません。
