第三種電気主任技術者・2016年度・理論
2016年度 理論 問13

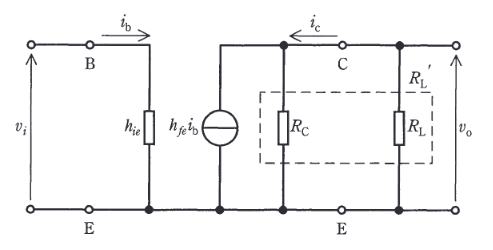

図は、エミッタ (E) を接地したトランジスタ増幅回路の簡易小信号等価回路である。この回路においてコレクタ抵抗 RC と負荷抵抗 RL の合成抵抗が RL′=1 kΩ のとき、電圧利得は 40 dB であった。入力電圧 vi=10 mV を加えたときにベース (B) に流れる入力電流 ib の値 [μA] として、最も近いものを次の(1)~(5)のうちから一つ選べ。
ただし、vo は合成抵抗 RL′ の両端における出力電圧、ic はコレクタ (C) に流れる出力電流、hie はトランジスタの入力インピーダンスであり、小信号電流増幅率 hfe=100 とする。
出典:第三種電気主任技術者 2016年度 理論 問13
正答・解説を確認する
正答:(3)
要点
正解は(3)。電圧利得 Gv [dB] は次式で表されます。40 dB=20log10∣Av∣ より、電圧増幅率 ∣Av∣=100 倍です。
詳細解説を読む
電圧利得 Gv [dB] は次式で表されます。
Gv=20log10∣Av∣
40 dB=20log10∣Av∣ より、電圧増幅率 ∣Av∣=100 倍です。
入力電圧 vi=10 mV なので、出力電圧 vo は、
vo=100×10 mV=1000 mV=1 V
出力電圧は出力電流 ic と負荷抵抗 RL′ の積なので、
vo=icRL′⇒1=ic×1000⇒ic=1 mA
電流増幅率の定義より ic=hfeib なので、
1 mA=100×ib⇒ib=0.01 mA=10μA
したがって、10 μA となります。
