2016年度 電力 問15(b)

発電機効率
送電端電力 $P_{send} = 16 \text{ MW}$
所内比率 $5\%$ なので、発電端電力 $P_{gen}$ に対する所内電力 $P_{house} = 0.05 P_{gen}$。
$P_{send} = P_{gen} - P_{house} = P_{gen}(1 - 0.05) = 0.95 P_{gen}$
$16 = 0.95 P_{gen}$
$P_{gen} = \dfrac{16}{0.95} \approx 16.84 \text{ MW}$
タービン出力が 18 MW なので、発電機効率 $\eta_G$ は：
$$\eta_G = \dfrac{P_{gen}}{P_{turbine}} = \dfrac{16.84}{18} \times 100 \approx 93.6 \%$$
よって (5)。

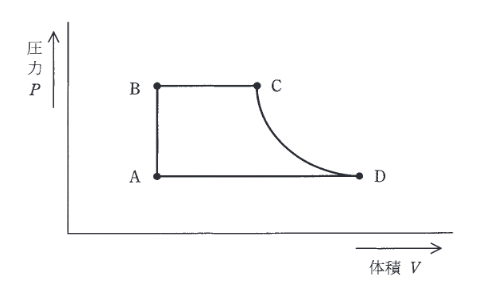

P-V線図では、タービン入口Cと出口Dのエンタルピー差を読み取り、蒸気流量を掛けて理論仕事を求めるのが決め手です。発電機効率では、送電端電力と所内電力を区別し、発電機出力側に戻してから軸出力と比べます。
