2016年度電力問16(a)

問題文

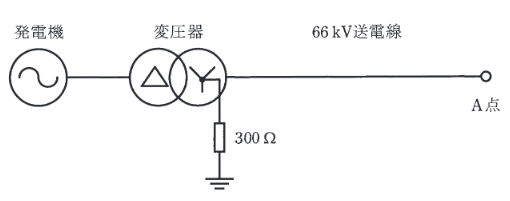

図に示すように、発電機、変圧器と公称電圧66kVで運転される送電線からなる系統があるとき、次の(a)及び(b)の問に答えよ。ただし、中性点接地抵抗は図の変圧器のみに設置され、その値は $300 \, \Omega$ とする。

A点で $100 \, \Omega$ の抵抗を介して一線地絡事故が発生した。このときの地絡電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、発電機、発電機と変圧器間、変圧器及び送電線のインピーダンスは無視するものとする。

出典：第三種電気主任技術者 2016年度電力問16(a)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(1)

要点

正解は(1)。一線地絡電流線間電圧 $V = 66 \text{ kV}$ 。相電圧 $E = \dfrac{66\,000}{\sqrt{3}} \approx 38\,105 \text{ V}$ 。

詳細解説を読む

一線地絡電流
線間電圧 $V = 66 \text{ kV}$ 。相電圧 $E = \dfrac{66\,000}{\sqrt{3}} \approx 38\,105 \text{ V}$ 。
地絡回路の全抵抗 $R = \text{接地抵抗} + \text{故障点抵抗} = 300 + 100 = 400 \, \Omega$ 。
（線路インピーダンス等は無視するため、単純なオームの法則となる）
$I_g = \dfrac{E}{R} = \dfrac{38\,105}{400} \approx 95.26 \text{ A}$
よって (1)。
