第三種電気主任技術者・2018年度・電力

2018年度電力問15(b)

問題文

調整池の有効貯水量 $V[m^3]$ 、最大使用水量 $10m^3/s$ であって、発電機1台を有する調整池式発電所がある。

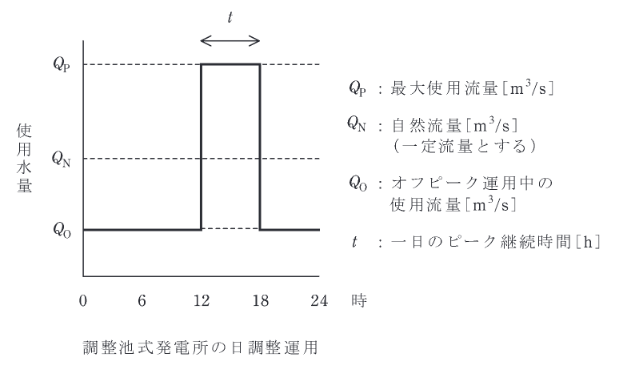

河川から調整池に取水する自然流量 $Q_N$ は $6m^3/s$ で一日中一定とする。この条件で、最大使用水量 $Q_{P}=10 \ m^3/s$ で6時間運用 (ピーク運用)し、それ以外の時間は自然流量より低い一定流量で運用(オフピーク運用)して、一日の自然流量分を全て発電運用に使用するものとする。
ここで、この発電所の一日の運用中の使用水量を変化させても、水車の有効落差,水車効率,発電機効率は変わらず、それぞれ100m, 90%, 96%で一定とする。

この条件において、次の(a)及び(b)の問に答えよ。

オフピーク運用中の発電機出力 [kW] として、最も近いものを次の(1)～(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2018年度電力問15(b)

回答を選ぶ

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →

正答・解説を確認する

正答：(5)

要点

正解は(5)。オフピーク運用中の流量は $Q_O = 14/3 \ [m^3/s]$ です。

詳細解説を読む

オフピーク運用中の流量は $Q_O = 14/3 \ [m^3/s]$ です。
発電出力 $P = 9.8 Q H \eta_t \eta_g$ より、
$P = 9.8 \times \dfrac{14}{3} \times 100 \times 0.90 \times 0.96$
$P = 9.8 \times 1400 \times 0.3 \times 0.96$ （ $\dfrac{14}{3} \times 0.9 = 14 \times 0.3 = 4.2$ ）
$P = 9.8 \times 4.2 \times 100 \times 0.96 = 41.16 \times 96 = 3951.36 \ [kW]$
最も近い値は 4000 kW です。
