2016年度 機械 問10
問題文
この問題の誤りを報告次の文章は、太陽光発電システムに関する記述である。

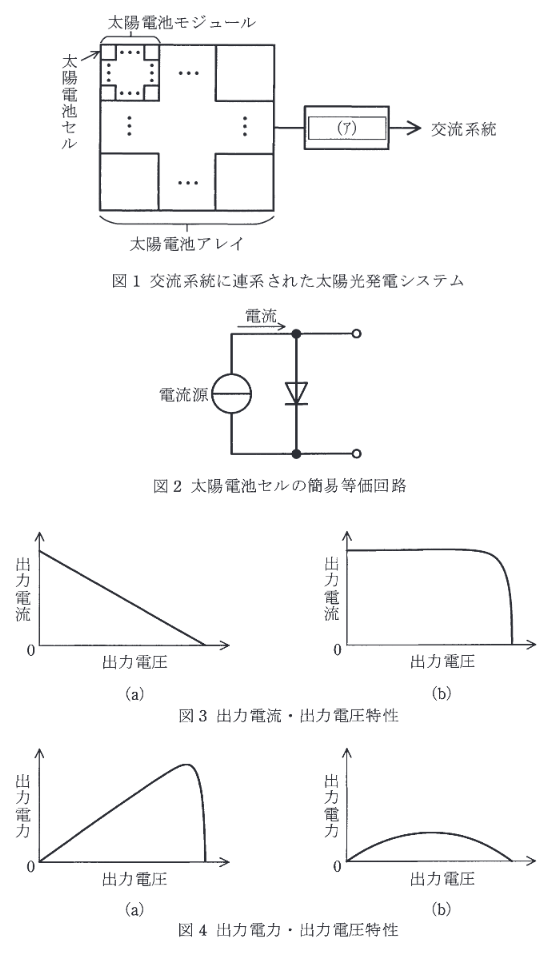

図1は交流系統に連系された太陽光発電システムである。太陽電池アレイはインバータと系統連系用保護装置とが一体になった (ア) を介して交流系統に接続されている。
太陽電池アレイは、複数の太陽電池セルを直列又は直並列に接続して構成される太陽電池モジュールをさらに直並列に接続したものである。太陽電池セルはp形半導体とn形半導体とを接合したpn接合ダイオードであり、照射される太陽光エネルギーを (イ) によって電気エネルギーに変換する。
また、太陽電池セルの簡易等価回路は電流源と非線形の電流・電圧特性をもつ一般的なダイオードを組み合わせて図2のように表される。太陽電池セルに負荷を接続し、セルに照射される太陽光の量を一定に保ったまま、負荷を変化させたときに得られる出力電流・出力電圧特性は図3の (ウ) のようになる。このとき負荷への出力電力・出力電圧特性は図4の (エ) のようになる。セルに照射される太陽光の量が変化すると、最大電力も、最大電力となるときの出力電圧も変化する。このため、(ア) には太陽電池アレイから常に最大の電力を取り出すような制御を行うものがある。この制御は (オ) 制御と呼ばれている。
上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2016年度 機械 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。（ア）太陽電池の出力は直流なので，系統連系にはインバータ等をまとめたパワーコンディショナを介する。（イ）太陽電池セルは接合で，光エネルギーを電気に変える原理は光起電力効果。
詳細解説を読む
（ア）太陽電池の出力は直流なので，系統連系にはインバータ等をまとめたパワーコンディショナを介する。
（イ）太陽電池セルは接合で，光エネルギーを電気に変える原理は光起電力効果。
（ウ）太陽電池の-特性は，電圧を上げても電流がほぼ一定で，開放電圧付近で急に落ちる形が典型。
（エ）電力-電圧特性は最大点を1つもつ“山形”になり，最大電力点が現れる。
（オ）この最大電力点を追従して取り出す制御が（最大電力点追従）制御。
以上の組合せは(1)。
