2016年度 法規 問11(b)
問題文
この問題の誤りを報告「電気設備技術基準の解釈」に基づく地絡遮断装置の施設に関する記述について、次の(a)及び(b)の問に答えよ。
高圧又は特別高圧の電路には、下表の左欄に掲げる箇所又はこれに近接する箇所に、同表中欄に掲げる電路に地絡を生じたときに自動的に電路を遮断する装置を施設すること。ただし、同表右欄に掲げる場合はこの限りでない。

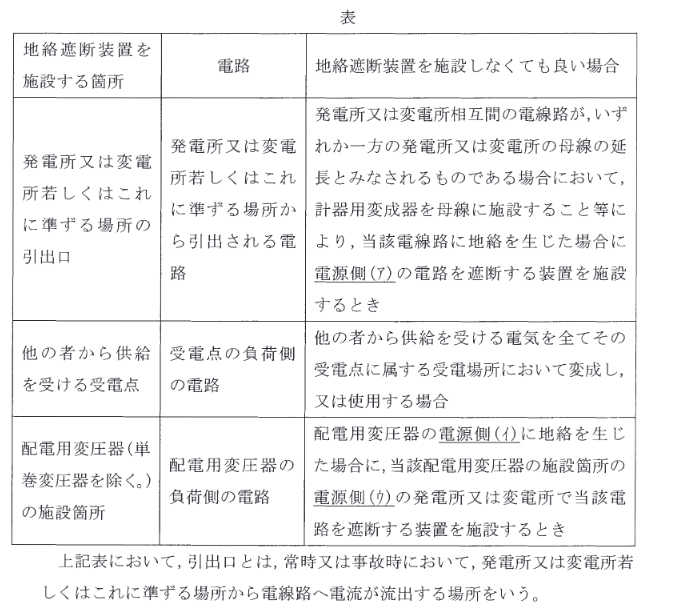

表内の下線部 (ア) から (ウ)のうち、誤っているものを次の(1)～(5)のうちから一つ選べ。
| 地絡遮断装置を施設する箇所 | 電路 | 地絡遮断装置を施設しなくても良い場合 |
|---|---|---|
| 発電所又は変電所若しくはこれに準ずる場所の引出口 | 発電所又は変電所若しくはこれに準ずる場所から引出される電路 | 発電所又は変電所相互間の電線路が、いずれか一方の発電所又は変電所の母線の延長とみなされるものである場合において、計器用変成器を母線に施設すること等により、当該電線路に地絡を生じた場合に電源側(ア)の電路を遮断する装置を施設するとき |
| 他の者から供給を受ける受電点 | 受電点の負荷側の電路 | 他の者から供給を受ける電気を全てその受電点に属する受電場所において変成し又は使用する場合 |
| 配電用変圧器(単巻変圧器を除く。)の施設箇所 | 配電用変圧器の負荷側の電路 | 配電用変圧器の電源側(イ)に地絡を生じた場合に、当該配電用変圧器の施設箇所の電源側(ア)の発電所又は変電所で当該電路を遮断する装置を施設するとき (ウ) |
出典：第三種電気主任技術者 2016年度 法規 問11(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。地絡時に遮断すべきなのは「故障点より電源側」という原則で整理する。表の趣旨に沿うと，(ア)は電源側，(ウ)も電源側に置くのが基本で，(イ)だけが負荷側の扱いになってしまい不適切。したがって誤っているのは(イ)のみで(2)。
詳細解説を読む
正解は(2)です。
地絡時に遮断すべきなのは「故障点より電源側」という原則で整理する。
表の趣旨に沿うと，(ア)は電源側，(ウ)も電源側に置くのが基本で，(イ)だけが負荷側の扱いになってしまい不適切。
したがって誤っているのは(イ)のみで(2)。
地絡時に遮断すべきなのは「故障点より電源側」という原則で整理する。表の趣旨に沿うと，(ア)は電源側，(ウ)も電源側に置くのが基本で，(イ)だけが負荷側の扱いになってしまい不適切。したがって誤っているのは(イ)のみで(2)。
以上より、選択肢(2)が正解です。
