2017年度 理論 問3

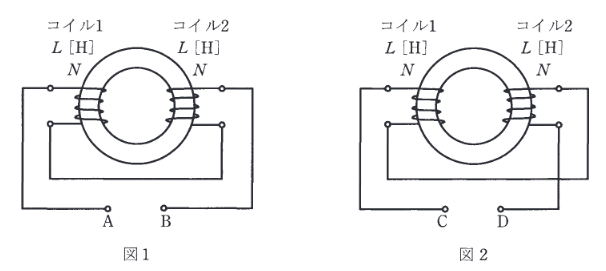

環状鉄心に、コイル1及びコイル2が巻かれている。二つのコイルを図1のように接続したとき、端子A-B間の合成インダクタンスの値は 1.2H であった。次に、図2のように接続したとき、端子C-D間の合成インダクタンスの値は 2.0H であった。このことから、コイル1の自己インダクタンス L の値 [H]、コイル1及びコイル2の相互インダクタンス M の値 [H] の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
ただし、コイル1及びコイル2の自己インダクタンスはともに L[H]、その巻数を N とし、また、鉄心は等断面、等質であるとする。
出典：第三種電気主任技術者 2017年度 理論 問3
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。「自己インダクタンス L: 0.8, 相互インダクタンス M: 0.2」が正しいです。図1は差動接続、図2は和動接続の合成インダクタンスの式を用います。
詳細解説を読む
図1は差動接続、図2は和動接続の合成インダクタンスの式を用います。
図を見ると、図1はコイルの巻き方向が互いに逆向きになるように接続されているため「差動接続」、図2は同じ向きになるため「和動接続」です。
和動接続（図2）: Ladd=L+L+2M=2L+2M=2.0
差動接続（図1）: Lsub=L+L−2M=2L−2M=1.2
この連立方程式を解きます。
(2L+2M)+(2L−2M)=2.0+1.2
4L=3.2
L=0.8[H]
2(0.8)+2M=2.0
1.6+2M=2.0
2M=0.4
M=0.2[H]
したがって、L=0.8、M=0.2 となります。
