2017年度 機械 問7

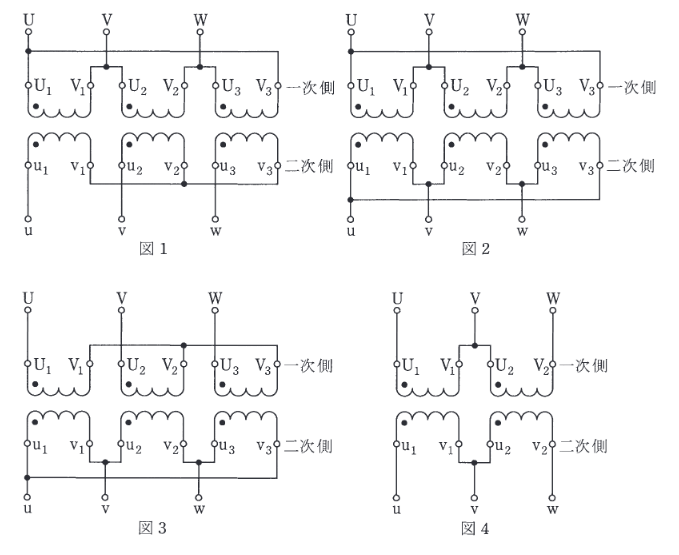

図13は、同じ定格の単相変圧器3台を用いた三相の変圧器であり、図4は、同じ定格の単相変圧器2台を用いたV結線三相変圧器である。各図の一次側電圧に対する二次側電圧の位相変位(角変位)の値 [rad]の組合せとして、正しいものを次の(1)(5)のうちから一つ選べ。
ただし、各図において一次電圧の相順はU, V, Wとする。
出典：第三種電気主任技術者 2017年度 機械 問7
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。角変位が出るのは Δ-Y と Y-Δ 結線で，Δ-Y は二次側が一次側より 6π 進み，Y-Δ は 6π 遅れとなる。
詳細解説を読む
角変位が出るのは Δ-Y と Y-Δ 結線で，Δ-Y は二次側が一次側より 6π 進み，Y-Δ は 6π 遅れとなる。
図2（Δ-Δ）と図4（V結線同士）は結線方式が同種なので角変位は 0。以上より(1)。
