2018年度 理論 問13

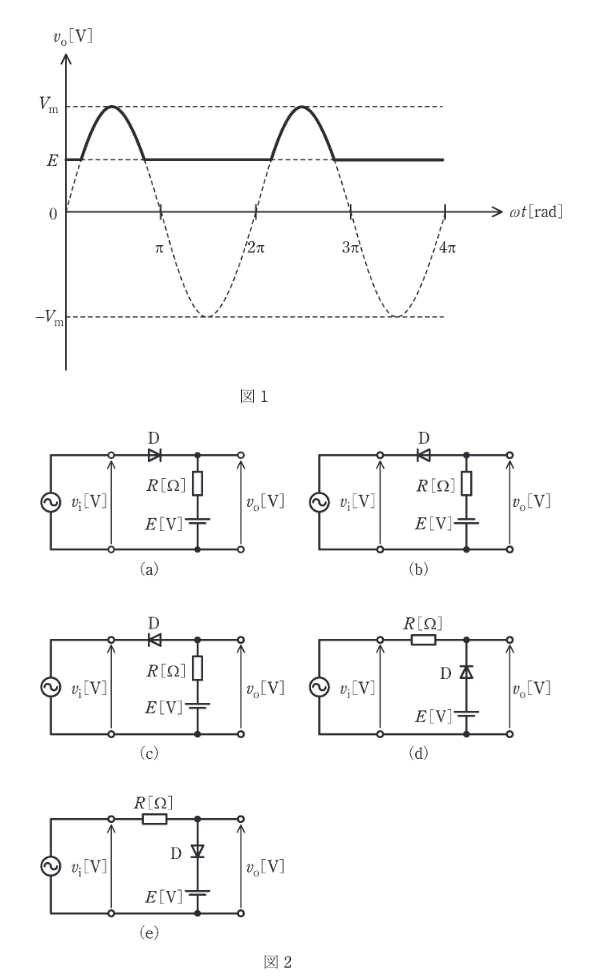

図1は、ダイオードD、抵抗値 $R$ [$\Omega$] の抵抗器、及び電圧 $E$ [V] の直流電源からなるクリッパ回路に、正弦波電圧 $v_{i}=V_{m}\sin\omega t$ [V] (ただし、$V_{m}>E>0$) を入力したときの出力電圧 $v_{o}$ [V] の波形である。図2(a)～(e) のうち図1の出力波形が得られる回路として、正しいものの組合せを次の(1)～(5)のうちから一つ選べ。
ただし、$\omega$ [rad/s] は角周波数、$t$ [s] は時間を表す。また、順電流が流れているときのダイオードの端子間電圧は 0 V とし、逆電圧が与えられているときのダイオードに流れる電流は 0 A とする。
