2018年度 機械 問16(a)

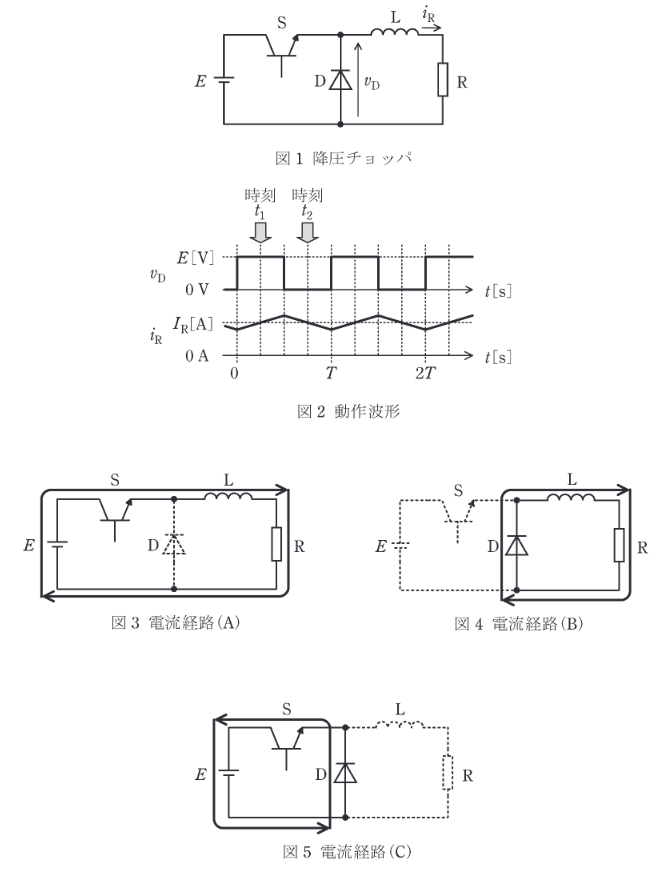

図1に示す降圧チョッパの回路は、電圧$E$の直流電源、スイッチングする半導体バルブデバイス$S$、ダイオード$D$、リアクトル$L$及び抵抗$R$の負荷から構成されている。また、図2には、図1の回路に示すダイオード$D$の電圧 $v_D$ と負荷の電流 $i_R$ の波形を示す。次の(a)及び(b)の問に答えよ。

降圧チョッパの回路動作に関し、図3～図5に、実線で示した回路に流れる電流のループと方向を示した三つの電流経路を考える。図2の時刻 $t_1$ 及び時刻 $t_2$ において、それぞれどの電流経路となるか。正しい組合せを次の(1)～(5)のうちから一つ選べ。
