第三種電気主任技術者・2019年度・理論

2019年度理論問13

問題文

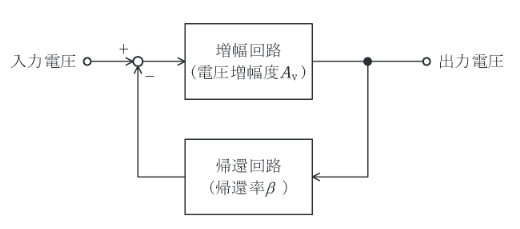

図のように電圧増幅度 $A (>0)$ の増幅回路と帰還率 $\beta (0<\beta \le 1)$ の帰還回路からなる負帰還増幅回路がある。この負帰還増幅回路に関する記述として、正しいものを次の(1)〜(5)のうちから一つ選べ。ただし、帰還率は周波数によらず一定であるものとする。

出典：第三種電気主任技術者 2019年度理論問13

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(5)。誤り。負帰還をかけると、利得・帯域幅積が一定であるため、利得が下がる分、帯域幅は広くなる。2. 誤り。負帰還には、利得の変動を抑制し安定化させる効果がある。3. 誤り。負帰還は、内部で発生する歪みや雑音を低減する効果がある。

詳細解説を読む

誤り。負帰還をかけると、利得・帯域幅積が一定であるため、利得が下がる分、帯域幅は広くなる。
誤り。負帰還には、利得の変動を抑制し安定化させる効果がある。
誤り。負帰還は、内部で発生する歪みや雑音を低減する効果がある。
誤り。全体の利得 $A_f = \dfrac{A}{1+A\beta}$ において、ループ利得 $A\beta \gg 1$ （1より十分大きい）のときに、 $A_f \approx \dfrac{1}{\beta}$ と近似できる。 $A\beta$ が小さいときは近似できない（ $A$ に近い値となる）。
正しい。負帰還をかけると、全体の利得は $A_f = \dfrac{A}{1+A\beta}$ となり、分母が1より大きくなるため、元の利得 $A$ よりも低下する。
