2019年度理論問17(a)

問題文

NAND ICを用いたパルス回路について、次の(a)及び(b)の問に答えよ。ただし、高電位を「1」、低電位を「0」と表すことにする。

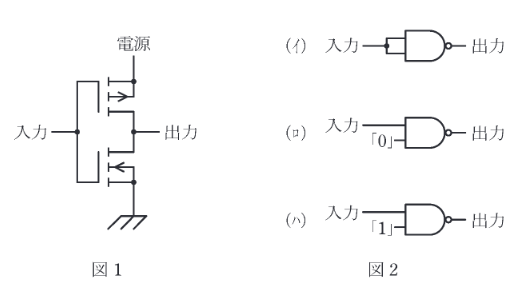

pチャネル及びnチャネル MOSFETを用いて構成された図1の回路と真理値表が同一となるものを、図2のNAND 回路の接続(イ)、(ロ)、(ハ)から選び、全て列挙したものを次の(1)〜(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2019年度理論問17(a)

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(5)。図1は入力が「1」のとき下側のnチャネルMOSFETがオンして出力「0」，入力が「0」のとき上側のpチャネルMOSFETがオンして出力「1」となり，入力を反転するNOT回路である。

詳細解説を読む

図1は入力が「1」のとき下側のnチャネルMOSFETがオンして出力「0」，入力が「0」のとき上側のpチャネルMOSFETがオンして出力「1」となり，入力を反転するNOT回路である。NAND回路でNOTを作るには入力を同一信号でまとめる接続となり，該当するのが(イ)と(ハ)なので(5)。
