2009年度 機械 問18(a)
問題文
この問題の誤りを報告JK-FF（JK-フリップフロップ）の動作とそれを用いた回路について、次の(a)及び(b)に答えよ。

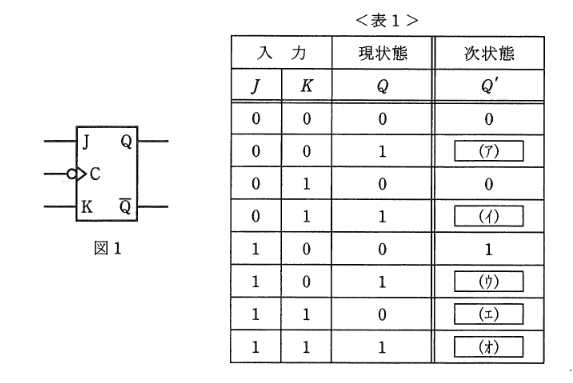

図1のJK-FFの状態遷移について考える。JK-FFのJ, Kの入力時における出力を （現状態）、J, Kの入力とクロックパルスの立下がりによって変化する の変化後の状態（次状態）の出力を として、その状態遷移を表1のようにまとめる。表1中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる真理値として、正しいものを組み合わせたのは次のうちどれか。
出典：第三種電気主任技術者 2009年度 機械 問18(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(4)
要点
正解は(4)。JK-FFの真理値表より： ・ J=0, K=0 保持 (Q'=Q)。(ア): Q=1なので1。 J=0, K=1 リセット (Q'=0)。(イ): 0。
詳細解説を読む
正解は(4)です。
JK-FFの真理値表より：
・J=0, K=0 保持 (Q'=Q)。(ア): Q=1なので1。
・J=0, K=1 リセット (Q'=0)。(イ): 0。
・J=1, K=0 セット (Q'=1)。(ウ): 1。
・J=1, K=1 反転 (Q'=)。(エ): Q=0なので1。(オ): Q=1なので0。
よって、1, 0, 1, 1, 0 となる(4)が正しい 。
以上より、選択肢(4)が正解です。
