2019年度 機械 問10

次の文章は、単相サイリスタ整流回路に関する記述である。

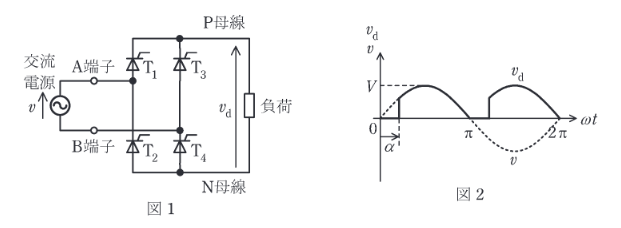

図1には純抵抗負荷に接続された単相サイリスタ整流回路を示し、$T_1 \sim T_4$ のサイリスタはオン電圧降下を無視できるものとする。また、図1中の矢印の方向を正とした交流電源の電圧 $v = V \sin \omega t \, [\text{V}]$ 及び直流側電圧 $v_d$ の波形をそれぞれ破線及び実線で図2に示す。

図2に示した交流電圧の位相において、$\pi < \omega t < 2\pi$ の位相で同時にオン信号を与えるサイリスタは $\boxed{\text{(ア)}}$ である。
交流電圧1サイクルの中で、例えばサイリスタ $T_1$ から $T_2$へ導通するサイリスタが換わる動作を考える。$T_1$ がオンしている状態から位相 $\pi$ で電流が零になると、$T_1$ はオフ状態となる。その後、制御遅れ角 $\alpha$ を経て $\boxed{\text{(ア)}}$ のサイリスタにオン信号を与えると、電流がそちらに流れる。このとき既に電流が零になった（オフした）サイリスタには、交流電圧が $\boxed{\text{(イ)}}$ として印加される。すなわち、$\boxed{\text{(ウ)}}$ であるサイリスタは、極性が変わる交流電圧を利用してターンオフすることができる。

次に交流電圧と直流側電圧の関係について考える。サイリスタ $T_2$ と $T_3$ がオンしている期間は交流電源の $\boxed{\text{(エ)}}$ と直流回路のN母線が同じ電位になるので、このときの直流側電圧 $v_d$ は $\boxed{\text{(オ)}}$ と等しくなる。

上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
