2022年度 下期 機械 問10
問題文

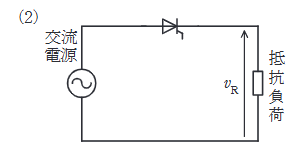

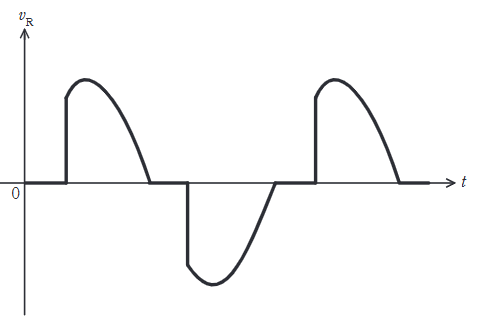

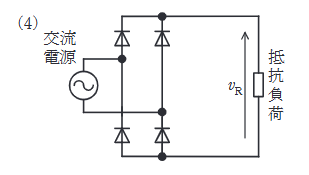

この問題の誤りを報告図に示す出力電圧波形を得ることができる電力変換回路として、正しいものを次の(1)~(5)のうちから一つ選べ。ただし、回路中の交流電源は正弦波交流電圧源とする。
（注：問題画像は単相混合ブリッジまたは単相全制御ブリッジと抵抗負荷の波形選択問題です。図(5)の回路はサイリスタ4個の単相全制御ブリッジに見えます）
出典：第三種電気主任技術者 2022年度 下期 機械 問10
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(3)
要点

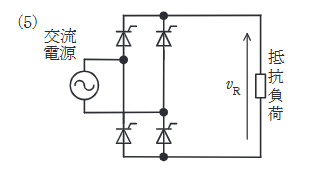

正解は(3)。図(5)の回路はサイリスタ（SCR）4個を用いた単相ブリッジ整流回路です。抵抗負荷 が接続されています。
詳細解説を読む
図(5)の回路はサイリスタ（SCR）4個を用いた単相ブリッジ整流回路です。抵抗負荷 が接続されています。サイリスタの点弧角（制御角）を とすると、交流電圧の位相が になった時点で導通し、電圧がゼロになる （および ）で電流が遮断されます。
したがって、正弦波の一部が切り取られたような形状で、半サイクルごとに同じ波形が現れる図3（位相制御波形）が得られます。
