2011年度 機械 問9

次の文章は、単相双方向サイリスタスイッチに関する記述である。

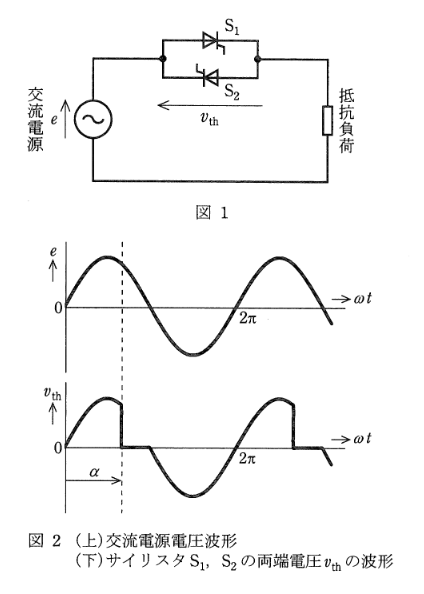

図1は、交流電源と抵抗負荷との間にサイリスタ $S_{1}$, $S_{2}$ で構成された単相双方向スイッチを挿入した回路を示す。図示する電圧の方向を正とし、サイリスタの両端にかかる電圧 $v_{th}$ が図2(下)の波形であった。
サイリスタ $S_{1}$, $S_{2}$ の運転として、このような波形となりえるものを次の(1)~(5)のうちから一つ選べ。

(図1: 回路図、図2: 電圧波形 $e$ と $v_{th}$)
波形の特徴:
正の半周: $v_{th}$ はある位相 $\alpha$ までは電源電圧に沿い、その後0になる（導通）。
負の半周: $v_{th}$ は常に電源電圧に沿っている（非導通）。
