2020年度 理論 問17(a)
問題文

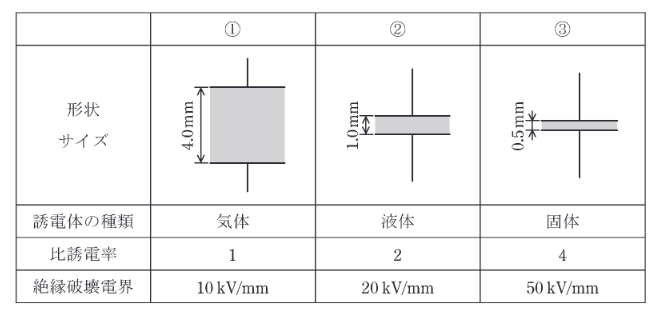

この問題の誤りを報告図のように、誘電体の種類、比誘電率, 絶縁破壊電界, 厚さがそれぞれ異なる三つの平行板コンデンサ①～③がある。
（表のデータ：
① 厚さ4.0mm, 比誘電率2, 絶縁破壊電界10 kV/mm
② 厚さ1.0mm, 比誘電率4, 絶縁破壊電界20 kV/mm
③ 厚さ0.5mm, 比誘電率8, 絶縁破壊電界50 kV/mm
）
各平行板コンデンサへの印加電圧の大きさが同一のとき、極板間の電界の強さの大きい順として、正しいものを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2020年度 理論 問17(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。同じ電圧を加えるなら電界は E=V/d で決まり、厚さが小さいほど大きくなります。厚さ 0.5mm、1.0mm、4.0mm の順に電界が大きく、③>②>①です。
詳細解説を読む
電界の強さ は、印加電圧を 、厚さを とすると で表される。 は同一であるため、 の大小比較となる。
① ,
② ,
③ ,
よって、③ > ② > ①。
