2020年度 法規 問12(b)
問題文

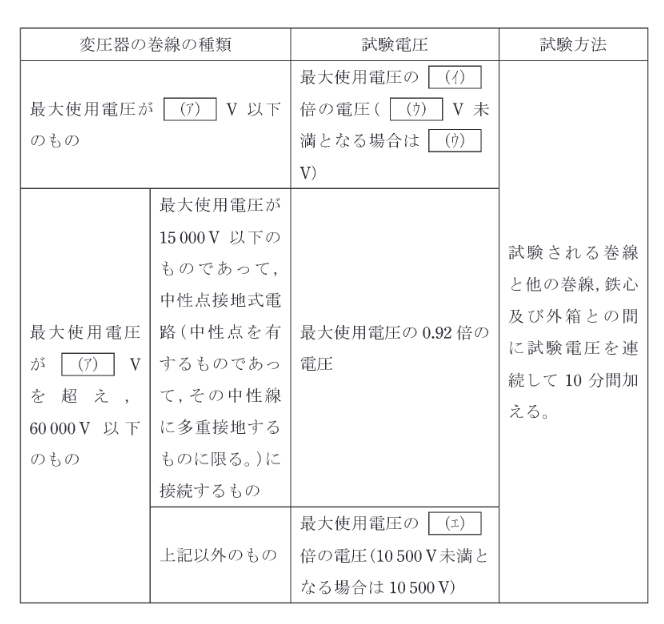

この問題の誤りを報告次の文章は、「電気設備技術基準の解釈」に基づく変圧器の電路の絶縁耐力試験に関する記述である。
（表の内容省略：最大使用電圧に基づく試験電圧の規定）
公称電圧22000Vの電線路に接続して使用される受電用変圧器の絶縁耐力試験を、表の記載に基づき実施する場合の試験電圧の値[V]として、最も近いものを次の(1)~(5) から一つ選べ。
出典：第三種電気主任技術者 2020年度 法規 問12(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。公称電圧22000Vの最大使用電圧は 22000×1.15/1.1=23000V です。7000V超なので倍率1.25を掛け、試験電圧は28750Vになります。
詳細解説を読む
正解は(1)です。
公称電圧22,000Vの電路の最大使用電圧は、
V
最大使用電圧が7,000Vを超えているため、倍率は1.25倍である。
試験電圧 V。
以上より、選択肢(1)が正解です。
