2022年度 下期 理論 問10

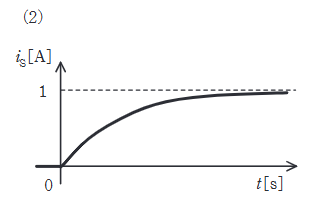

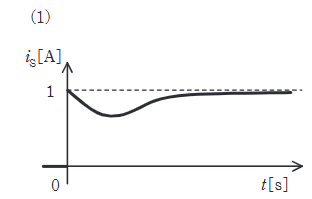

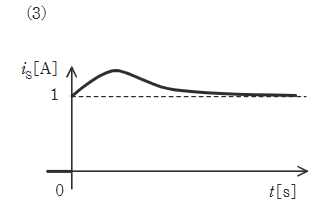

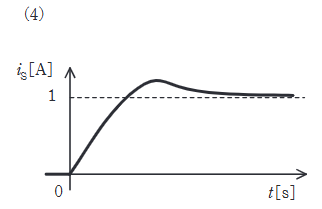

正解は(5)です。
初期状態（$t<0$）：
直流定常状態において、インダクタは短絡、コンデンサは開放とみなせる。

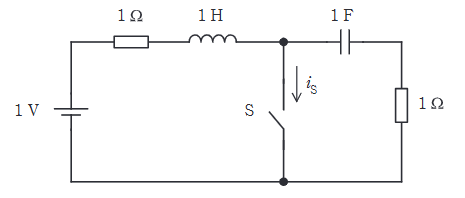

回路は電源(1V)―抵抗(1Ω)―インダクタ―コンデンサ―抵抗(1Ω)の直列回路に見えるが、コンデンサがあるため直流電流は流れない。
しかし、コンデンサの両端電圧 $V_{C}$ は電源電圧の1Vまで充電されている。
このとき回路電流は0、インダクタ電流 $i_{L}(0^-) = 0$。
コンデンサの電荷による電圧 $v_{C}(0^-) = 1 \text{V}$。

スイッチON後（$t \ge 0$）：
スイッチSが閉じると、回路は左右2つのループに分かれる。

1. 左側ループ（電源側）：
   1V電源、1Ω抵抗、1Hインダクタ、スイッチS（短絡）の閉回路。
   これはRL直列回路へのステップ入力となる。
   インダクタ電流 $i_{L}(t)$ は0から始まり、時定数 $L/R=1$ で最終値 $1\text{V}/1\Omega = 1\text{A}$ に近づく。
   $$i_{L}(t) = 1(1 - e^{-t})$$
   この電流はスイッチSを上から下へ流れる。

2. 右側ループ（コンデンサ側）：
   1Fコンデンサ、1Ω抵抗、スイッチSの閉回路。
   コンデンサは初期電圧1Vで充電されており、スイッチSを通じて放電する。
   放電電流 $i_{C}(t)$ は、初期値 $1\text{V}/1\Omega = 1\text{A}$ から始まり、時定数 $RC=1$ で0に減衰する。
   $$i_{C}(t) = \dfrac{1}{1} e^{-t} = e^{-t}$$
   放電の向きは、コンデンサ（上側＋）から出てスイッチへ向かうため、スイッチSを上から下へ流れる。

スイッチ電流 $i_{S}$：
スイッチには両方の電流が流れ込む（向きは共に下向き）。
$$i_{S}(t) = i_{L}(t) + i_{C}(t) = (1 - e^{-t}) + e^{-t} = 1 \text{ [A]}$$

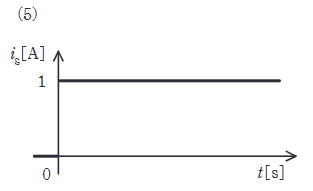

したがって、電流 $i_{S}$ は時間によらず一定の1Aとなる。
以上より、選択肢(5)が正解です。
