2022年度 下期 機械 問16(a)

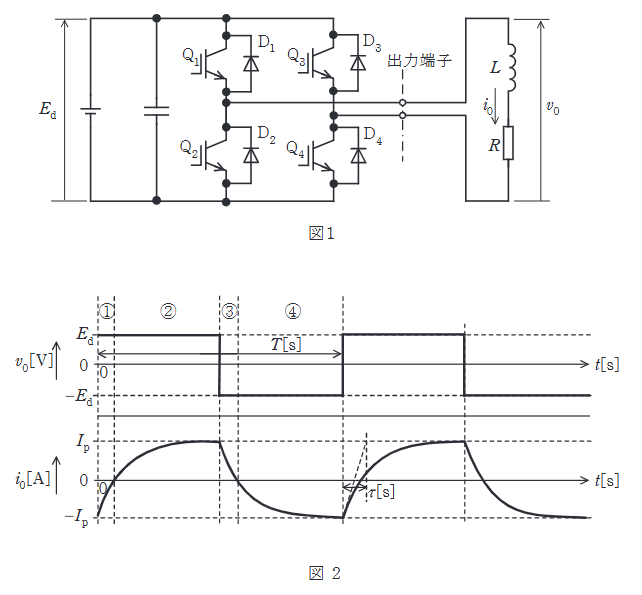

図1は、IGBTを用いた単相ブリッジ接続の電圧形インバータを示す。直流電圧 E d E_{d} E d L L L R R R Ω \Omega Ω v 0 v_{0} v 0 i 0 i_{0} i 0 T T T
図2に示した区間①④において電流が流れているデバイスの組合せとして正しいものを次の(1)(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2022年度 下期 機械 問16(a)
回答を選ぶ 選択すると結果を表示 1 ①D 2 − D 3 D_2-D_3 D 2 − D 3 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3 D 1 − D 4 D_1-D_4 D 1 − D 4 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4
2 ①D 1 − D 4 D_1-D_4 D 1 − D 4 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4 D 2 − D 3 D_2-D_3 D 2 − D 3 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3
3 ①Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3
4 ①Q 1 − D 3 Q_1-D_3 Q 1 − D 3 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4 Q 2 − D 4 Q_2-D_4 Q 2 − D 4 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3
5 ①Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3 Q 2 − Q 3 Q_2-Q_3 Q 2 − Q 3 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4 Q 1 − Q 4 Q_1-Q_4 Q 1 − Q 4
見直しを保存するには、設定で端末内の記録をON にしてください。
正答・解説を確認する 正答：(2) 要点 正解は(2)。出力電圧と負荷電流の符号が逆の区間は、誘導性負荷から直流側へエネルギーが戻るためダイオード経路になります。各区間の v 0 v_0 v 0 i 0 i_0 i 0
詳細解説を読む 区間①：電圧 v 0 > 0 v_0 > 0 v 0 > 0 i 0 < 0 i_0 < 0 i 0 < 0 D 1 , D 4 D_1, D_4 D 1 , D 4 v 0 > 0 v_0 > 0 v 0 > 0 i 0 > 0 i_0 > 0 i 0 > 0 Q 1 , Q 4 Q_1, Q_4 Q 1 , Q 4 v 0 < 0 v_0 < 0 v 0 < 0 i 0 > 0 i_0 > 0 i 0 > 0 D 2 , D 3 D_2, D_3 D 2 , D 3 v 0 < 0 v_0 < 0 v 0 < 0 i 0 < 0 i_0 < 0 i 0 < 0 Q 2 , Q 3 Q_2, Q_3 Q 2 , Q 3
