2020年度 機械 問16(b)
問題文

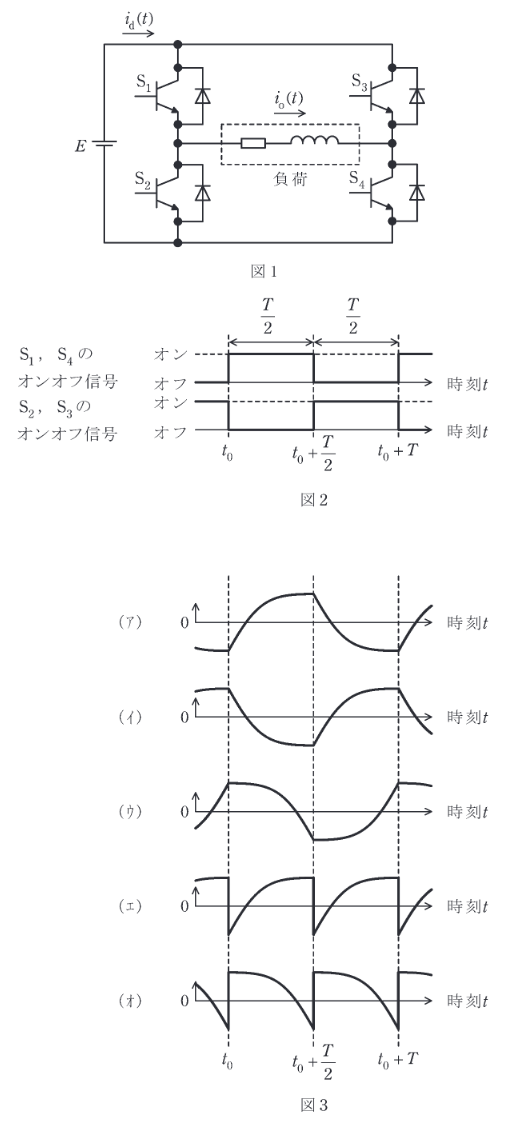

この問題の誤りを報告図1は、直流電圧源から単相インバータで誘導性負荷に交流を給電する基本回路を示す。負荷電流 と直流側電流 は図示する矢印の向きを正の方向として、次の(a)及び(b)の問に答えよ。
小問(a)のとき、負荷電流 の波形が図3の(ア)〜(ウ)、直流側電流 の波形が図3の(エ)、(オ)のいずれかに示されている。それらの波形の適切な組合せを次の(1)〜(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2020年度 機械 問16(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。誘導性負荷では電流が急に0にならず、スイッチ切替え直後に還流ダイオードを通る区間が生じます。負荷電流と直流側電流の符号・導通区間を波形で対応させます。
詳細解説を読む
正解は(1)です。
誘導性負荷では電流が急にゼロになれない。スイッチの切替え直後は還流ダイオード経由で直流側へ戻る区間が生じ、負荷電流は図（ア）、直流側電流は図（エ）の波形となるため(1)。
誘導性負荷では電流が急に0にならず、スイッチ切替え直後に還流ダイオードを通る区間が生じます。負荷電流と直流側電流の符号・導通区間を波形で対応させます。
以上より、選択肢(1)が正解です。
