2016年度 機械 問16(a)

純抵抗を負荷とした単相サイリスタ全波整流回路の動作について、次の(a)及び(b)の問に答えよ。

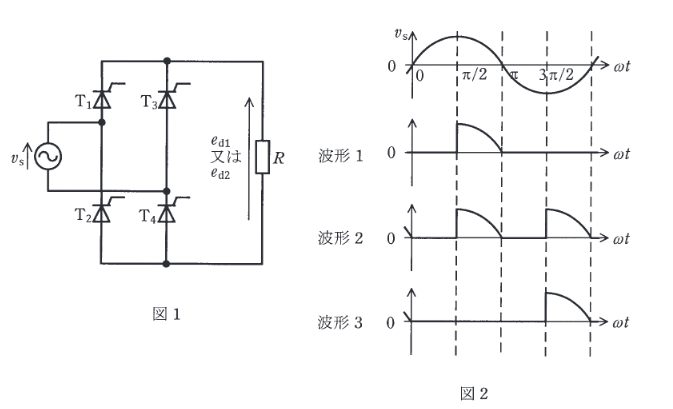

図1に単相サイリスタ全波整流回路を示す。サイリスタ $T_{1}\sim T_{4}$ に制御遅れ角 $\alpha=\pi/2$ [rad] でゲート信号を与えて運転しようとしている。$T_{2}$ 及び $T_{3}$ のゲート信号は正しく与えられたが、$T_{1}$ 及び $T_{4}$ のゲート信号が全く与えられなかった場合の出力電圧波形を $e_{d1}$ とし、正しく $T_{1}\sim T_{4}$ にゲート信号が与えられた場合の出力電圧波形を $e_{d2}$ とする。図2の波形1～波形3から、$e_{d1}$ 及び $e_{d2}$ の組合せとして正しいものを次の(1)～(5)のうちから一つ選べ。
