第三種電気主任技術者・2017年度・機械

2017年度機械問16(a)

問題文

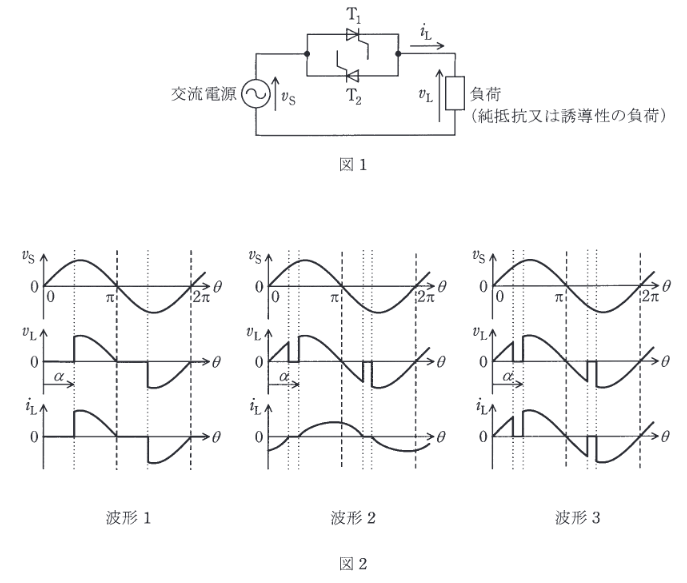

図1に示す単相交流電力調整回路が制御遅れ角 [rad] で運転しているときの動作を考える。
正弦波の交流電源電圧は $v_{S}$ , 負荷は純抵抗負荷又は誘導性負荷であり、負荷電圧を $v_{L},$ 負荷電流を $i_{L}$ とする。次の(a)及び(b)の問に答えよ。

図2の波形13のうち、純抵抗負荷の場合と誘導性負荷の場合とで発生する波形の組合せとして、正しいものを次の(1)(5)のうちから一つ選べ。

出典：第三種電気主任技術者 2017年度機械問16(a)

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(1)。純抵抗負荷では電圧と電流が同位相で，サイリスタ点弧後は $\pi$ で自然消弧し，波形は切り欠き正弦の「波形1」。誘導性負荷では電流が遅れ，蓄積エネルギーで $\pi$ を越えて流れ続けるため「波形2」。

詳細解説を読む

正解は(1)です。
純抵抗負荷では電圧と電流が同位相で，サイリスタ点弧後は $\pi$ で自然消弧し，波形は切り欠き正弦の「波形1」。誘導性負荷では電流が遅れ，蓄積エネルギーで $\pi$ を越えて流れ続けるため「波形2」。よって(1)。以上より、選択肢(1)が正解です。
