2023年度 上期 理論 問18(b)
問題文
この問題の誤りを報告振幅変調について、次の(a)及び(b)の問に答えよ。
次の文章は、直線検波回路に関する記述である。

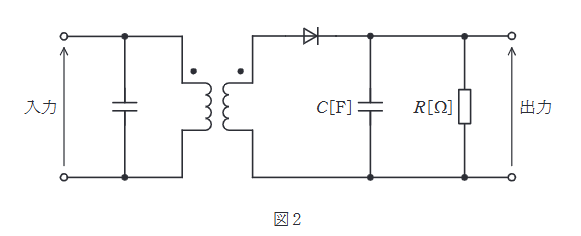

振幅変調した変調波の電圧を、図2の復調回路に入力して復調したい。コンデンサC [F]と抵抗R []を並列接続した合成インピーダンスの両端電圧に求められることは、信号波の成分が (ア) ことと、搬送波の成分が (イ) ことである。そこで、合成インピーダンスの大きさは、信号波の周波数に対してほぼ抵抗R [] となり、搬送波の周波数に対して十分に (ウ) なくてはならない。
出典：第三種電気主任技術者 2023年度 上期 理論 問18(b)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(2)
要点
正解は(2)。各変調方式の特徴と、搬送波に対してどの量を変化させているかを整理する問題です。 情報信号によって振幅、周波数、位相のどれが変化するかを対応付け、変調方式ごとの特徴を押さえることが要点です。
詳細解説を読む
この問題では、情報信号によって振幅、周波数、位相のどれが変化するかを対応付け、変調方式ごとの特徴を押さえることがポイントです。
復調（検波）回路の出力には、信号波成分が「ある（残る）」必要があり、搬送波成分は「なくなる（除去される）」必要がある。
そのためには、コンデンサCが搬送波（高周波）に対しては低インピーダンス（短絡状態）となり、信号波（低周波）に対しては高インピーダンス（無視できる）となる必要がある。
よって、搬送波の周波数に対して合成インピーダンスは十分に「小さく」なくてはならない。
正解の組み合わせは、(ア)ある (イ)なくなる (ウ)小さく となる(2)である。
