2023年度 下期 機械 問16(a)
問題文

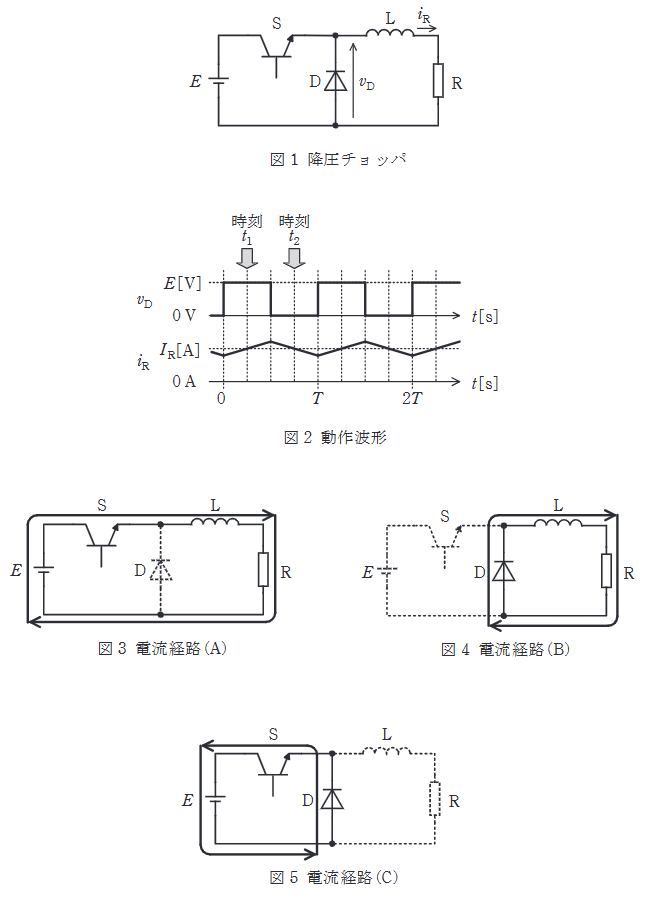

この問題の誤りを報告図1に示す降圧チョッパの回路は、電圧Eの直流電源、スイッチングする半導体デバイスS、ダイオードD、リアクトルL、及び抵抗Rの負荷から構成されている。また、図2には、図1の回路に示すダイオードDの電圧 と負荷の電流 の波形を示す。次の(a)及び(b)の問に答えよ。
降圧チョッパの回路動作に関し、図3～図5に、実線で示した回路に流れる電流のループと方向を示した三つの電流経路を考える。図2の時刻 及び時刻 において、それぞれどの電流経路となるか。正しい組合せを次の(1)～(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2023年度 下期 機械 問16(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(1)
要点
正解は(1)。降圧チョッパでは、スイッチON時は電源から負荷へ、OFF時はリアクトル電流がダイオードを通って還流します。図2の が か0かで導通経路を読むことが要点です。
詳細解説を読む
この問題では、図2のダイオード電圧 から、スイッチSがONしている区間か、ダイオードDが還流している区間かを判定します。
時刻 では、図2よりダイオード電圧 が となっています。これはスイッチSがONしており、ダイオードに逆電圧がかかっている状態です。電流は 電源 S L R と流れます（経路A）。
時刻 では、 が 0V となっています。これはスイッチSがOFFし、ダイオードDが導通（還流）している状態です。電流は L R D と流れます（経路B）。
の区間ではダイオードは逆バイアスで、電流は電源、S、L、Rを通ります。 の区間ではDが導通し、リアクトルに蓄えたエネルギーで電流が負荷側へ流れ続けます。
