第三種電気主任技術者・2024年度 下期・理論
2024年度 下期 理論 問13

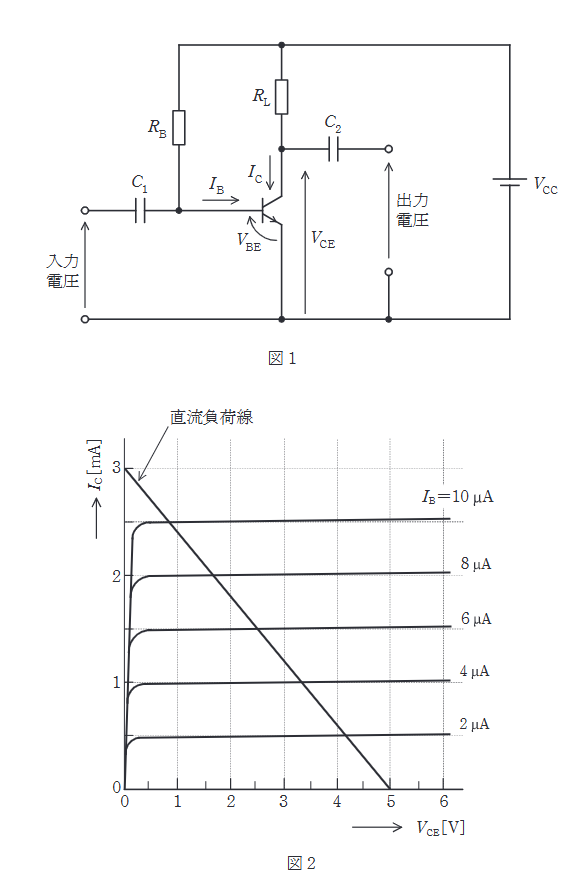

図1は、固定バイアス回路を用いた、RB の値が未知のエミッタ接地トランジスタ増幅回路である。図2は、この増幅回路で用いているトランジスタのコレクタ-エミッタ間電圧 VCE とコレクタ電流 IC との関係を予め調べ示した静特性である。ただし、五つのベース電流の値 IB[μA] のみに対する曲線であり、増幅回路の負荷抵抗 RL の負荷線も重ねて示している。今、増幅回路の動作点を測定したところ VCE=3.0V であった。抵抗 RB の値 [MΩ] として最も近いものを次の(1)~(5)のうちから一つ選べ。
ただし、ベース-エミッタ間電圧 VBE≒0.7 としてよい。なお、C1,C2 は結合コンデンサであり、 VCC は直流電圧源である。
出典:第三種電気主任技術者 2024年度 下期 理論 問13
正答・解説を確認する
正答:(2)
要点
正解は(2)。トランジスタ回路では、分圧で決まる電位と電流条件を順に追って動作点を決める問題です。 ベース側の条件から電位や電流を順に求め、そこから入力インピーダンスや動作状態を判断することが要点です。 計算後は桁と単位を確認し、近い選択肢との差を見極めます。
詳細解説を読む
この問題では、ベース側の条件から電位や電流を順に求め、そこから入力インピーダンスや動作状態を判断することがポイントです。
図2の直流負荷線より、電源電圧 VCC は VCE 軸との交点(IC=0)である 5V と読み取れる。
動作点 VCE=3.0V における負荷線上の IC を読み取ると、負荷線は (0,3mA) と (5V,0) を結ぶ直線である。
VCE=3.0 のとき、IC=3×55−3=1.2mA。
この点(3.0V, 1.2mA)におけるベース電流 IB をグラフから推定する。
グラフでは IB=4μA のとき IC≈1.0mA、IB=6μA のとき IC≈1.5mA である。
1.2mAはその間にあるため、比例配分すると、
IB≈4+1.5−1.01.2−1.0×(6−4)=4+0.8=4.8μA。
固定バイアス回路の式より、
IB=RBVCC−VBE
RB=IBVCC−VBE=4.8×10−65.0−0.7=4.84.3×106≈0.896×106Ω
約 0.9MΩ となる。
