2024年度 下期 機械 問16(a)
問題文

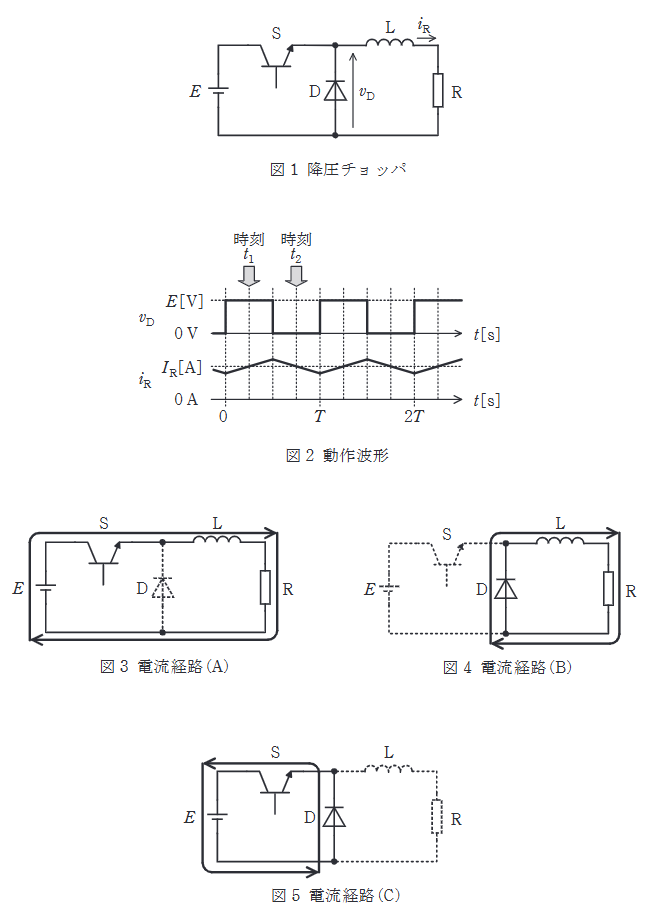

この問題の誤りを報告図1に示す降圧チョッパの回路は、電圧 の直流電源、スイッチングするパワー半導体デバイス S、ダイオード D、リアクトル L、及び抵抗 R の負荷から構成されている。また、図2には、図1の回路に示すダイオード D の電圧 と負荷の電流 の波形を示す。次の(a)及び(b)の問に答えよ。
降圧チョッパの回路動作に関し、図3〜図5に、実線で示した回路に流れる電流のループと方向を示した三つの電流経路を考える。図2の時刻 及び時刻 において、それぞれどの電流経路となるか。正しい組合せを次の(1)〜(5)のうちから一つ選べ。
出典：第三種電気主任技術者 2024年度 下期 機械 問16(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。降圧チョッパでは、スイッチ ON 時は電源から負荷へ、OFF 時はダイオードを通って還流します。各時刻でどの経路を流れるかを図から読む問題です。
詳細解説を読む
スイッチ ON/OFF に応じた電流経路を、図の回路で読み分ける問題です。
時刻 は となっており、スイッチ S がONの状態です。電流は電源 E から S、L、R を通って戻ります。これは図3の電流経路(A)です。
時刻 は となっており、スイッチ S がOFFの状態です。Lに蓄えられたエネルギーにより電流が維持され、L -> R -> D -> L の還流モードになります。これは図4の電流経路(B)です。
よって、組み合わせは (A) と (B) です。
