第三種電気主任技術者・2025年度 上期・理論

2025年度 上期 理論 問16(b)

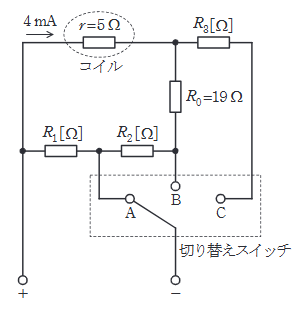

次に示す条件I~IIIを満たす永久磁石可動コイル形電流電圧計を製作したい。永久磁石可動コイル形電流電圧計内部の接続の一部が図に示すようであるとき、次の(a)及び(b)の問に答えよ。ただし、コイルは内部抵抗 r=5Ωr=5\Omega であり、最大 4mA4\text{mA} まで直流電流を流すことができるものとする。

条件I : 切り替えスイッチをAにしたときは、最大 1A1\text{A} の直流電流を測定できるものとする。
条件II: 切り替えスイッチをBにしたときは、最大 100mA100\text{mA} の直流電流を測定できるものとする。
条件III: 切り替えスイッチをCにしたときは、最大 1.2V1.2\text{V} の直流電圧を測定できるものとする。

抵抗 R3R_{3} の値 [Ω][\Omega] として、最も近いものを次の(1)~(5)のうちから一つ選べ。

2025年度 上期 理論 問16(b)の問題図1

出典:第三種電気主任技術者 2025年度 上期 理論 問16(b)

回答を選ぶ

選択すると結果を表示

見直しを保存するには、設定で端末内の記録をONにしてください。

次の問題へ →
正答・解説を確認する

正答:(4)

要点

正解は(4)。1.2Vレンジでは、可動コイル側の並列部分に必要な電圧が 0.02V だと分かるので、残り 1.18V を 5mA で受け持つ R3R_3 を求める問題です。したがって R3=236ΩR_3=236\Omega となり、(4) が正しいです。

詳細解説を読む

この問題では、電圧レンジではどこに何Vかかるかを先に整理し、その電圧と電流から直列抵抗 R3R_3 を求めることがポイントです。

コイルの内部抵抗は r=5Ωr = 5\Omega、最大電流は 4mA4\text{mA} であり、図より R0=19ΩR_0 = 19\Omega である。

スイッチを C にしたとき、左端子と R3R_3 左端の間には、コイル r=5Ωr = 5\Omega と、R1+R2+R0=0.1+0.9+19=20ΩR_1 + R_2 + R_0 = 0.1 + 0.9 + 19 = 20\Omega の2枝が並列に接続される。
コイルをフルスケール 4mA4\text{mA} にするため、この並列部分の電圧は
Vp=5×4×10−3=0.02V V_p = 5 \times 4 \times 10^{-3} = 0.02 \text{V}
である。20Ω\Omega 側の電流は
I20=0.0220=1mA I_{20} = \frac{0.02}{20} = 1 \text{mA}
したがって、R3R_3 に流れる全電流は 4+1=5mA4 + 1 = 5\text{mA} である。
電圧計レンジは 1.2V1.2\text{V} なので、R3R_3 の両端電圧は
1.2−0.02=1.18V 1.2 - 0.02 = 1.18 \text{V}
よって、
R3=1.185×10−3=236Ω R_3 = \frac{1.18}{5 \times 10^{-3}} = 236\Omega
となるので、(b) の正解は (4) である。
