2023年度 下期 理論 問16(b)

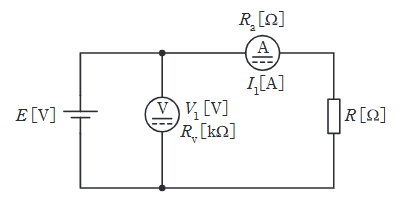

図のように、電源 $E \mathrm{[V]}$、負荷抵抗 $R \mathrm{[\Omega]}$、内部抵抗 $R_{v} \mathrm{[k\Omega]}$ の電圧計及び内部抵抗 $R_{a} \mathrm{[\Omega]}$ の電流計を接続した回路がある。この回路において、電圧計及び電流計の指示値がそれぞれ $V_{1} \mathrm{[V]}$、$I_{1} \mathrm{[A]}$ であるとき、次の(a)及び(b)の問に答えよ。ただし、電圧計と電流計の指示値の積を負荷抵抗 $R \mathrm{[\Omega]}$ の消費電力の測定値とする。

今、負荷抵抗 $R=320 \Omega$、電流計の内部抵抗 $R_{a}=4 \Omega$ が分かっている。この回路で得られた負荷抵抗 $R \mathrm{[\Omega]}$ の消費電力の測定値 $V_{1}I_{1} \mathrm{[W]}$ に対して、$R \mathrm{[\Omega]}$ の消費電力を真値とするとき、誤差率の値 $\mathrm{[\%]}$ として、最も近いものを次の(1)～(5)のうちから一つ選べ。
