2011年度 理論 問18(a)

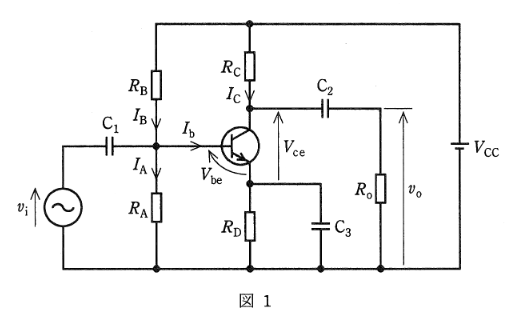

図1のトランジスタによる小信号増幅回路について，次の(a)及び(b)の問に答えよ。ただし，各抵抗は， $R_A=100 \ \text{[k}\Omega\text{]}$ ， $R_B=600 \ \text{[k}\Omega\text{]}$ ， $R_C=5 \ \text{[k}\Omega\text{]}$ ， $R_D=1 \ \text{[k}\Omega\text{]}$ ， $R_o=200 \ \text{[k}\Omega\text{]}$ である。 $C_1$ ， $C_2$ は結合コンデンサで， $C_3$ はバイパスコンデンサである。また， $V_{CC}=12 \ \text{[V]}$ は直流電源電圧， $V_{be}=0.6 \ \text{[V]}$ はベース－エミッタ間の直流電圧とし， $v_i \ \text{[V]}$ は入力小信号電圧， $v_o \ \text{[V]}$ は出力小信号電圧とする。

小信号増幅回路の直流ベース電流 $I_b \ \text{[A]}$ が抵抗 $R_A$ ， $R_C$ の直流電流 $I_A \ \text{[A]}$ や $I_C \ \text{[A]}$ に比べて十分に小さいものとしたとき，コレクタ－エミッタ間の直流電圧 $V_{ce} \ \text{[V]}$ の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。
