2011年度 法規 問12(b)

正解は(3)です。
総合力率の計算
合成最大電力時（14:00～17:00）の有効電力 $P$ と無効電力 $Q$ を求めます。
A: $P_A = 6000, \cos\theta = 1.0 \rightarrow Q_A = 0$
B: $P_B = 4000, \cos\theta = 0.8 \rightarrow S_B = 5000, Q_B = 3000$
C: $P_C = 2000, \cos\theta = 0.6 \rightarrow S_C = 3333, Q_C = 2667$ （$\tan\theta \approx 1.33$）
合計 $P = 12000$ [kW]
合計 $Q = 0 + 3000 + 2667 = 5667$ [kvar]
皮相電力 $S = \sqrt{P^2 + Q^2} = \sqrt{12000^2 + 5667^2} \approx 13270$ [kVA]
総合力率 = $P / S \times 100 = 12000 / 13270 \times 100 \approx 90.4$ [%]
よって、90.4 [%]。

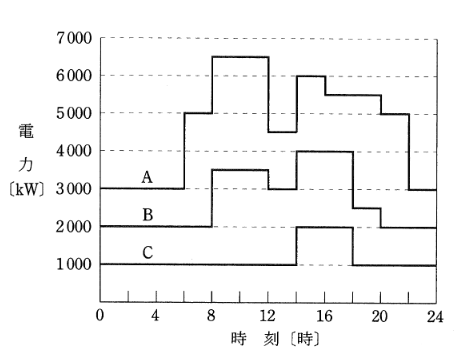

負荷管理の指標は、設備をどの程度有効に使っているかを評価する基準です。図の時間帯ごとの負荷を読み取り、不等率は各負荷の最大値の和と合成最大電力、総合力率は合成最大時の有効・無効電力で判断します。
以上より、選択肢(3)が正解です。
