第三種電気主任技術者・2012年度・機械

2012年度機械問15(b)

問題文

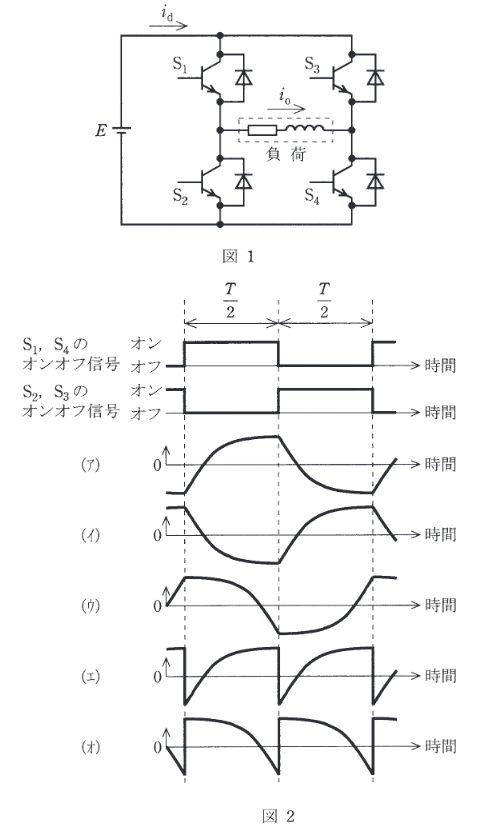

図1は、単相インバータで誘導性負荷に給電する基本回路を示す。負荷電流 $i_o$ と直流電流 $i_d$ は図示する矢印の向きを正の方向として、次の(a)及び(b)の問に答えよ。

単相インバータの特徴に関する記述として、誤っているものを次の1～5のうちから一つ選べ。

出典：第三種電気主任技術者 2012年度機械問15(b)

選択すると結果を表示

あとで見直す

見直しを保存するには、設定で端末内の記録をONにしてください。

正答・解説を確認する

正解は(4)。この回路のトランジスタはゲート信号で自分でターンオフできる素子なので、「逆電圧で転流させる」前提の説明は適切ではありません。ダイオードは主に、誘導性負荷電流の通り道を確保（還流）し、スイッチング時の電圧ストレスを抑える役割を担います。

詳細解説を読む

正解は(4)です。
この回路のトランジスタはゲート信号で自分でターンオフできる素子なので、「逆電圧で転流させる」前提の説明は適切ではありません。ダイオードは主に、誘導性負荷電流の通り道を確保（還流）し、スイッチング時の電圧ストレスを抑える役割を担います。以上より、選択肢(4)が正解です。
