2013年度 電力 問13

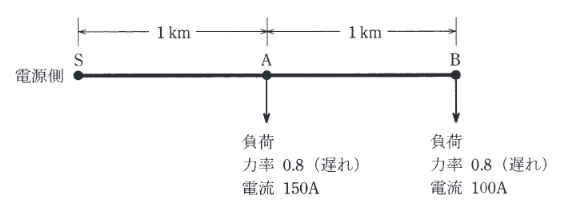

図のような三相3線式配電線路において、電源側 S点の線間電圧が 6900 [V] のとき、B点の線間電圧 [V] の値として、最も近いものを次の(1)~(5)のうちから一つ選べ。Ω \Omega Ω Ω \Omega Ω
出典：第三種電気主任技術者 2013年度 電力 問13
回答を選ぶ 選択すると結果を表示 1 6522
2 6646
3 6682
4 6774
5 6795
見直しを保存するには、設定で端末内の記録をON にしてください。
正答・解説を確認する 正答：(3) 要点 正解は(3)。電圧降下の近似式 Δ V = 3 I ( R cos θ + X sin θ ) \Delta V = \sqrt{3} I (R \cos \theta + X \sin \theta) Δ V = 3 I ( R cos θ + X sin θ ) cos θ = 0.8 \cos \theta = 0.8 cos θ = 0.8 sin θ = 0.6 \sin \theta = 0.6 sin θ = 0.6
詳細解説を読む 電圧降下の近似式 Δ V = 3 I ( R cos θ + X sin θ ) \Delta V = \sqrt{3} I (R \cos \theta + X \sin \theta) Δ V = 3 I ( R cos θ + X sin θ ) cos θ = 0.8 \cos \theta = 0.8 cos θ = 0.8 sin θ = 0.6 \sin \theta = 0.6 sin θ = 0.6 k k k k = 0.3 × 0.8 + 0.2 × 0.6 = 0.24 + 0.12 = 0.36 [V/A/km] k = 0.3 \times 0.8 + 0.2 \times 0.6 = 0.24 + 0.12 = 0.36 \, \text{[V/A/km]} k = 0.3 × 0.8 + 0.2 × 0.6 = 0.24 + 0.12 = 0.36 [V/A/km] I S A = 150 + 100 = 250 I_{SA} = 150 + 100 = 250 I S A = 150 + 100 = 250 I A B = 100 I_{AB} = 100 I A B = 100
S-A間の電圧降下 Δ V 1 = 3 × 250 × 1 × 0.36 = 90 3 \Delta V_1 = \sqrt{3} \times 250 \times 1 \times 0.36 = 90\sqrt{3} Δ V 1 = 3 × 250 × 1 × 0.36 = 90 3 Δ V 2 = 3 × 100 × 1 × 0.36 = 36 3 \Delta V_2 = \sqrt{3} \times 100 \times 1 \times 0.36 = 36\sqrt{3} Δ V 2 = 3 × 100 × 1 × 0.36 = 36 3 Δ V = Δ V 1 + Δ V 2 = 126 3 ≈ 126 × 1.732 ≈ 218 \Delta V = \Delta V_1 + \Delta V_2 = 126\sqrt{3} \approx 126 \times 1.732 \approx 218 Δ V = Δ V 1 + Δ V 2 = 126 3 ≈ 126 × 1.732 ≈ 218
B点電圧 V B = 6900 − 218 = 6682 V_B = 6900 - 218 = 6682 V B = 6900 − 218 = 6682
