2009年度 理論 問18(a)
(選択問題)

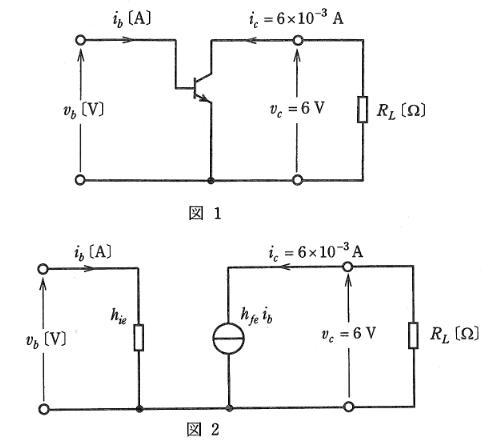

図1の回路は、エミッタ接地のトランジスタ増幅器の交流小信号に注目した回路である。次の(a)及び(b)に答えよ。
ただし、RL [Ω] は抵抗、ib [A] は入力信号電流、ic=6×10−3 [A] は出力信号電流、vb [V] は入力信号電圧、vc=6 [V] は出力信号電圧である。
図1の回路において、入出力信号の関係を表1に示すhパラメータを用いて表すと次の式①、②になる。
vb=hieib+hrevc ……①
ic=hfeib+hoevc ……②
表中の空白箇所 (ア)、(イ)、(ウ) 及び (エ) に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。
表1 hパラメータの数値例
名称: (ア), 電圧帰還率, 電流増幅率, (イ)
記号: hie, hre, hfe, hoe
値の例: 3.5×103 Ω, (ウ) 1.3×10−4, (エ) 140, 9×10−6 S
出典：第三種電気主任技術者 2009年度 理論 問18(a)
回答を選ぶ
選択すると結果を表示見直しを保存するには、設定で端末内の記録をONにしてください。
正答・解説を確認する
正答：(5)
要点
正解は(5)。hie は入力電圧と入力電流の比（出力短絡時）なので「入力インピーダンス」。hoe は出力電流と出力電圧の比（入力開放時）なので「出力アドミタンス」。数値例として、電圧帰還率 hre は非常に小さい値（10−4 程度）、電流増幅率 hfe は大きな値（100程度）をとる。
詳細解説を読む
hie は入力電圧と入力電流の比（出力短絡時）なので「入力インピーダンス」。
hoe は出力電流と出力電圧の比（入力開放時）なので「出力アドミタンス」。
数値例として、電圧帰還率 hre は非常に小さい値（10−4 程度）、電流増幅率 hfe は大きな値（100程度）をとる。よって (ウ) は hre の値、(エ) は hfe の値に対応する記号が入る。
これに合致するのは選択肢5である。
